Nhà sản xuất băng tải trục vít không trục vít cacbon ngang bằng thép cacbon mỏ than thiết bị vận chuyển có thể di chuyển được
Nó chủ yếu bao gồm xoắn ốc, ổ trục, máng nguyên liệu, đầu vào và đầu ra, thiết bị dẫn động, v.v. Thân xoắn ốc cứng được hỗ trợ trên máng nguyên liệu thông qua các ổ trục ở đầu, đuôi và các bộ phận giữa để tạo thành một bộ phận quay có thể nhận ra vận chuyển vật liệu.Cơ thể xoắn ốc hoạt động thông qua một thiết bị truyền động được lắp đặt ở đầu, đầu vào và đầu ra vật liệu tương ứng được bố trí ở phía trên của đuôi máng nguyên liệu và phía dưới của đầu.
Các biện pháp phòng ngừa khi lắp đặt
1. Đường tâm của máng nguyên liệu và trục xoắn phải được giữ đồng trục tốt.
2. Các mối nối giữa các phần của máng phải khít, không bị lệch.Có thể bổ sung các miếng đệm giữa các phần và giữa nắp đậy đầu và máng để đảm bảo độ kín của máng.Đồng thời, có thể điều chỉnh sai số chiều dài của máng.
3. Khe hở giữa thành trong của máng nguyên liệu và thân xoắn ốc phải bằng nhau.
4. Trục thiết bị truyền động và trục xoắn ốc phải được giữ đồng trục tốt.Chiều cao của ổ đĩa có thể được điều chỉnh với sự trợ giúp của miếng chêm.
5. Sau khi lắp đặt, thân xoắn ốc phải được thử nghiệm cân bằng tĩnh.
6. Vòng bi treo trung gian phải đỡ trục nối một cách đáng tin cậy và thích hợp để tránh biến dạng hướng tâm của trục xoắn.Việc lắp đặt có thể đạt được bằng cách điều chỉnh các miếng chêm giữa các miếng đệm chịu lực.
7. Sau khi lắp đặt toàn bộ máy, hãy kiểm tra xem có đồ lặt vặt trong máy hay không và dầu bôi trơn có đủ ở mỗi nơi bôi trơn hay không.
8. Trong quá trình chạy thử không tải, ổ trục không được rò rỉ dầu và độ tăng nhiệt của ổ trục không được vượt quá 20 ℃.Trong quá trình chạy thử có tải, độ tăng nhiệt của ổ trục không được vượt quá 30 ℃.
Tham số
| con nhện | xoắn ốc Đường kính danh nghĩa (mm) đường kính xoắn ốc (mm) |
Loại hình | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Dung tích | góc lắp đặt | 0 ° | 1,5 | 3.6 | 6 | 8,4 | 11,7 |
| 5 ° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15 ° | 1,05 | 2,52 | 4.2 | 5,88 | 8.19 | ||
| 25 ° | 0,9 | 2,16 | 3.6 | 5,04 | 7,02 | ||
| Tốc độ xoắn ốc n (r / phút) | 12 đến 16 | ||||||
| Động cơ N (KW) | 0,75-5,5 (theo L và góc) | ||||||
| kích thước cài đặt (mm) | Một | 0 + 40 | |||||
| B | 0 + 110 | ||||||
| Bi | Phù hợp với thiết bị tương ứng | ||||||
| L | Theo yêu cầu của người dùng | ||||||
| Li | Phù hợp với thiết bị tương ứng | ||||||
| l_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Phù hợp với thiết bị tương ứng | ||||||
| Xin chào | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Phù hợp với thiết bị tương ứng | ||||||

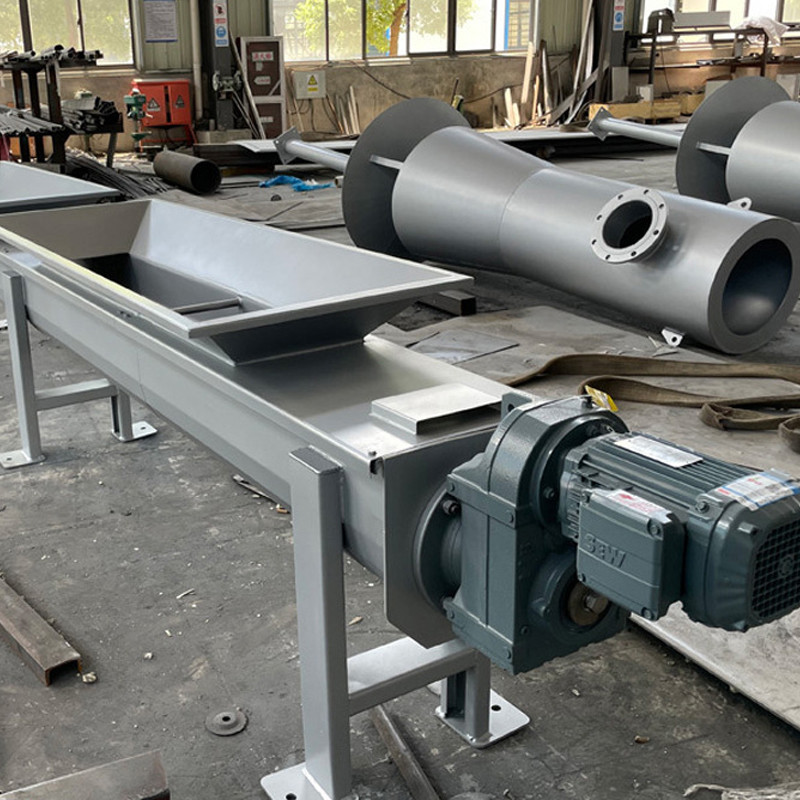

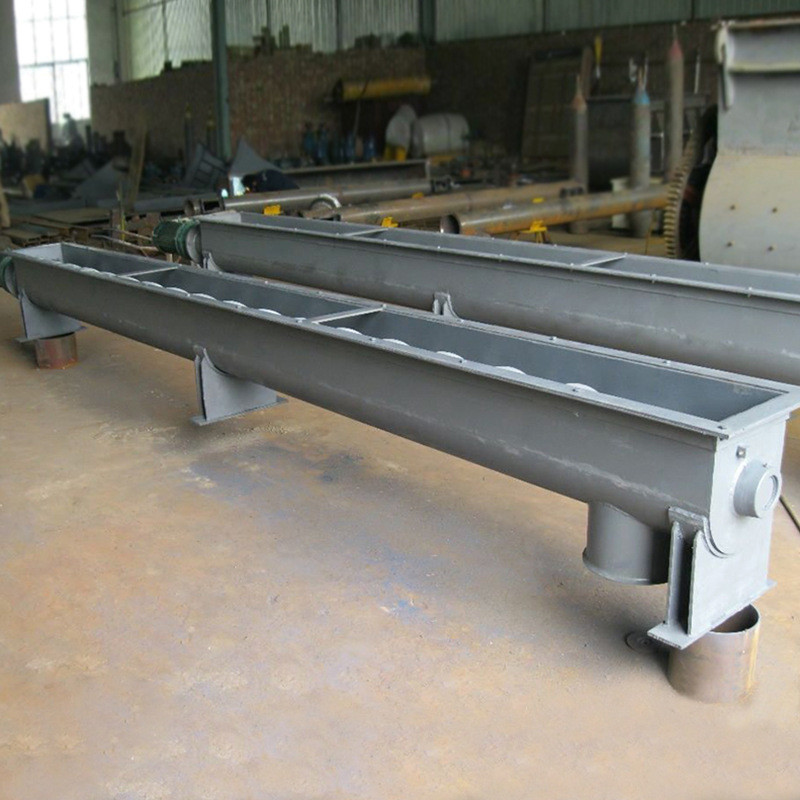

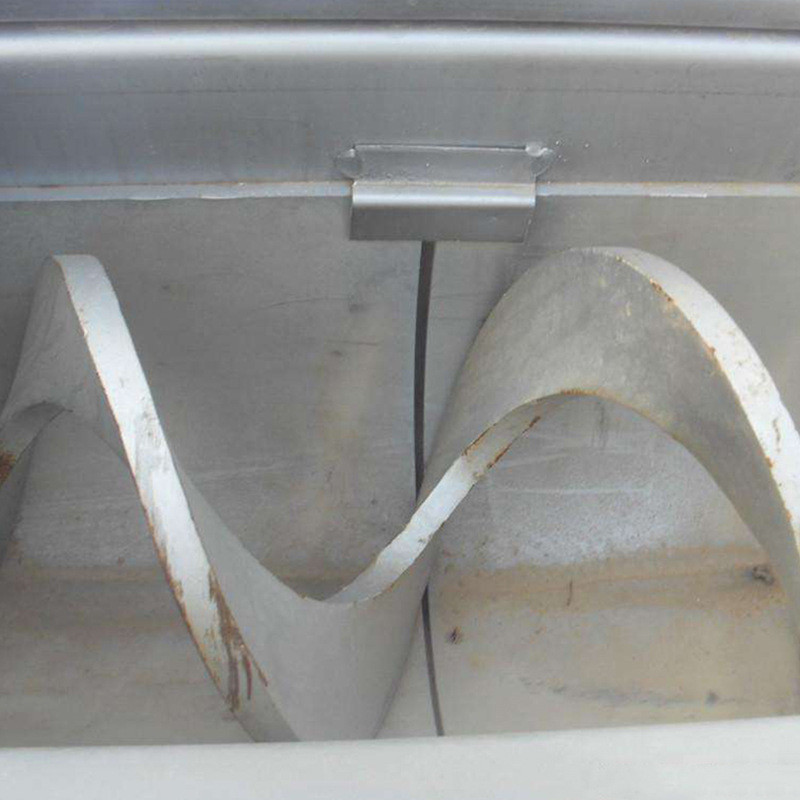

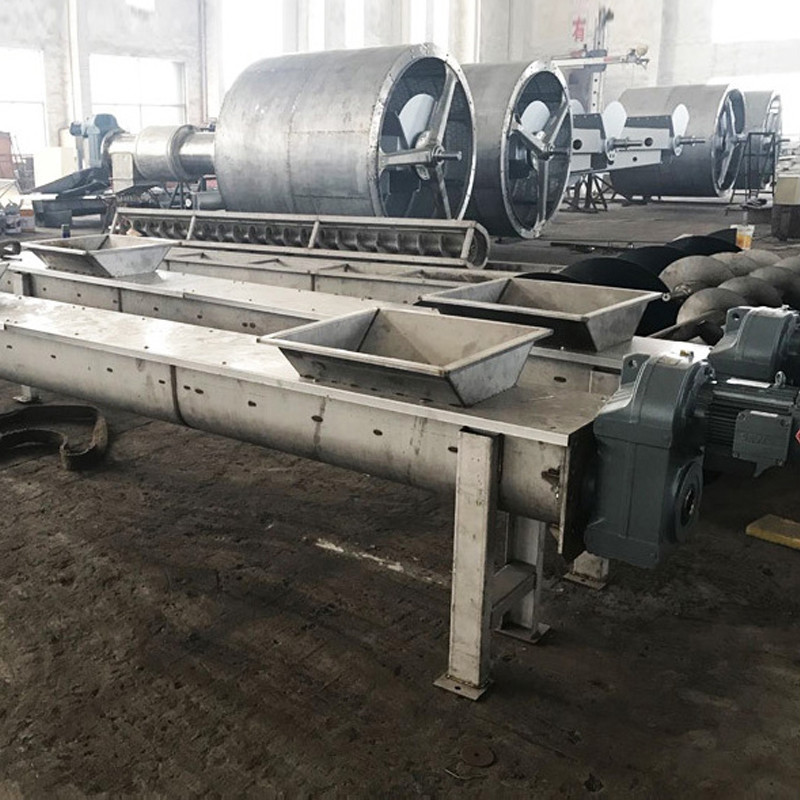

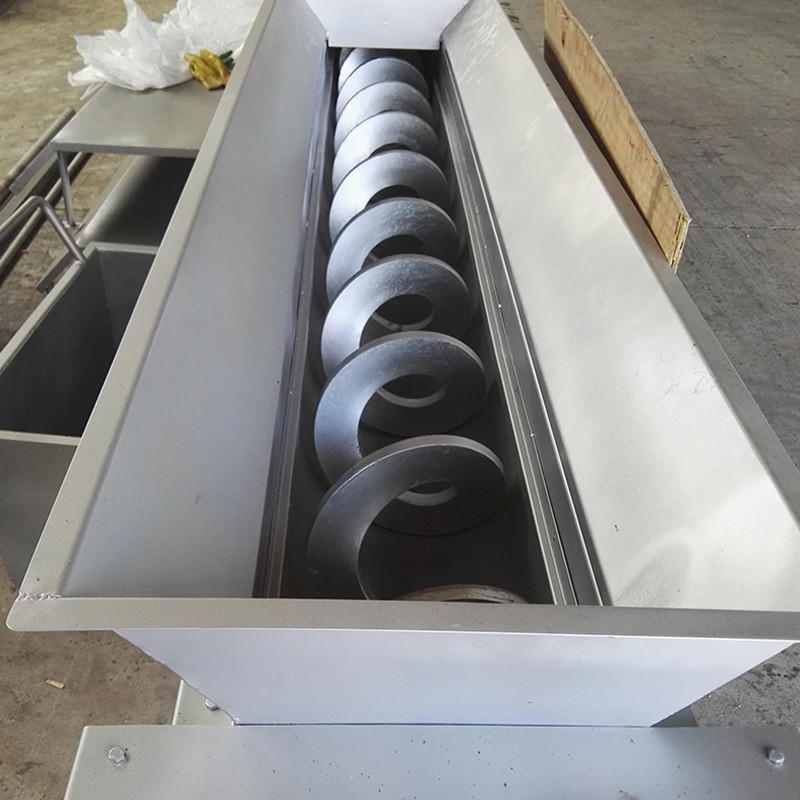

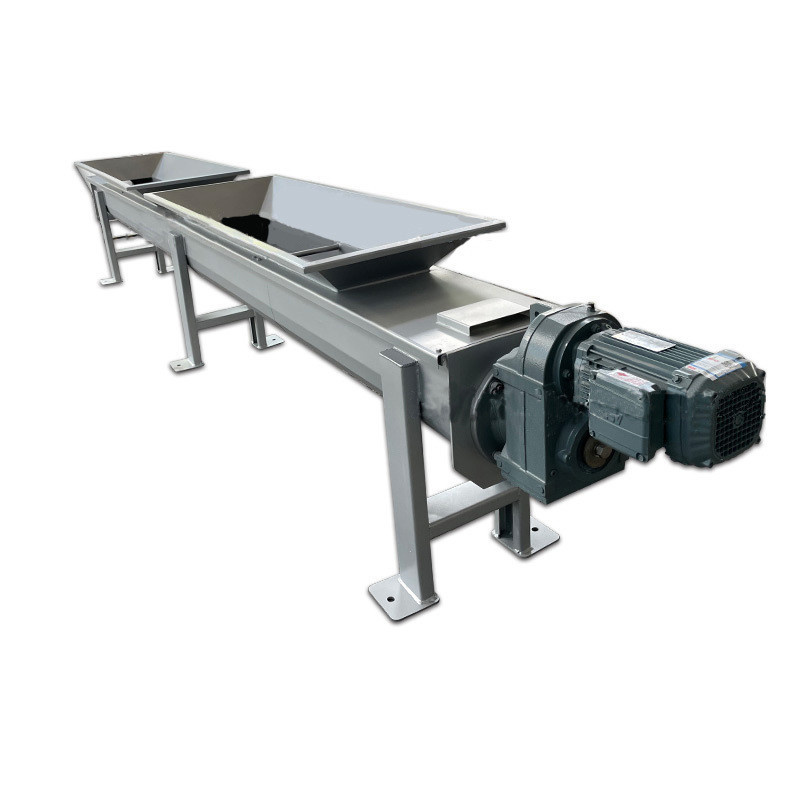

Hình ảnh thật
