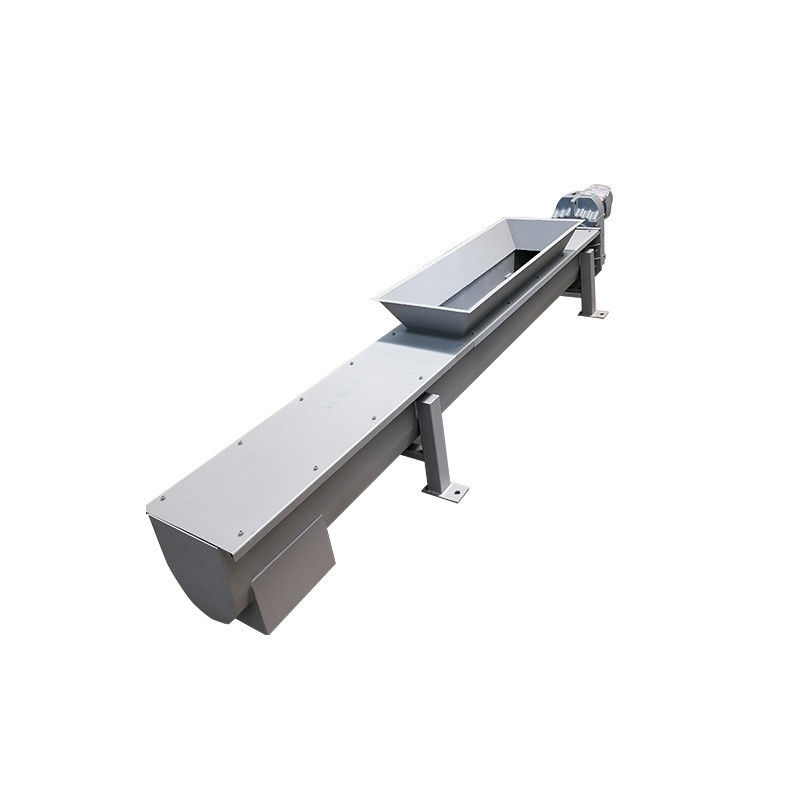

Nhà sản xuất băng tải trục vít loại U
Băng tải trục vít chủ yếu được sử dụng để vận chuyển ngang hoặc nghiêng các vật liệu dạng bột, hạt và nhỏ như than, tro, xỉ, xi măng, hạt và các vật liệu khác;Nó không thích hợp để vận chuyển các vật liệu dễ hỏng, nhớt và đóng cục, cũng như các vật liệu không thể bị vỡ trong quá trình vận chuyển;Nhiệt độ môi trường hoạt động của băng tải trục vít là - 20 ~ 50 ℃;Nhiệt độ vật liệu nhỏ hơn 200 ℃;Độ nghiêng của băng tải ≤ 20 độ;Chiều dài vận chuyển nói chung là dưới 40m.
Phân loại lưỡi
Các cánh xoắn của băng tải trục vít chủ yếu có ba loại: Helicoid rắn, xoắn đai và helicoid dạng lưỡi.Phương pháp cân bề mặt xoắn ốc đặc S, thích hợp để vận chuyển vật liệu dạng bột và hạt;Bề mặt xoắn ốc kiểu vành đai được gọi là phương pháp D, và bước xoắn của nó bằng với đường kính của lưỡi xoắn ốc, thích hợp để vận chuyển vật liệu dạng bột và mảnh nhỏ;Bề mặt xoắn ốc của lưỡi dao được sử dụng chủ yếu để vận chuyển các vật liệu nhớt và có thể nén được.Quá trình trộn và trộn được hoàn thành đồng thời trong quá trình vận chuyển.Bước xoắn ốc bằng khoảng 1,2 lần đường kính của lưỡi xoắn ốc.
Thành phần sản phẩm
Các cánh xoắn của vít tải có quay trái và phải.Băng tải trục vít được cấu tạo bởi ba phần: thân vít tải, đầu vào và ra nguyên liệu và thiết bị truyền động;Thân băng tải trục vít được cấu tạo bởi ổ trục đầu, ổ trục đuôi, ổ trục treo, lõi xoắn ốc, vỏ, tấm che và đế;Thiết bị truyền động bao gồm động cơ, bộ giảm tốc, khớp nối và đế.Đường kính vít thường được sử dụng là 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm và 1000mm.Băng tải trục vít có các thông số kỹ thuật khác cũng có thể được tùy chỉnh.
Tham số
| con nhện | xoắn ốc Đường kính danh nghĩa (mm) đường kính xoắn ốc (mm) |
Loại hình | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Dung tích | góc lắp đặt | 0 ° | 1,5 | 3.6 | 6 | 8,4 | 11,7 |
| 5 ° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15 ° | 1,05 | 2,52 | 4.2 | 5,88 | 8.19 | ||
| 25 ° | 0,9 | 2,16 | 3.6 | 5,04 | 7,02 | ||
| Tốc độ xoắn ốc n (r / phút) | 12 đến 16 | ||||||
| Động cơ N (KW) | 0,75-5,5 (theo L và góc) | ||||||
| kích thước cài đặt (mm) | Một | 0 + 40 | |||||
| B | 0 + 110 | ||||||
| Bi | Phù hợp với thiết bị tương ứng | ||||||
| L | Theo yêu cầu của người dùng | ||||||
| Li | Phù hợp với thiết bị tương ứng | ||||||
| l_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Phù hợp với thiết bị tương ứng | ||||||
| Xin chào | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Phù hợp với thiết bị tương ứng | ||||||

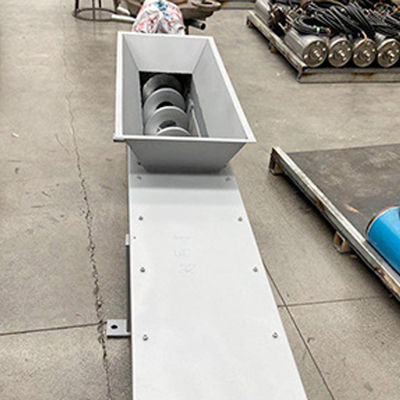

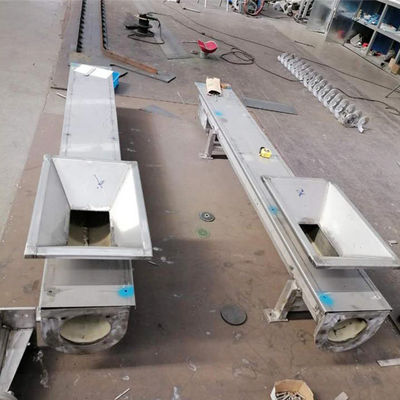

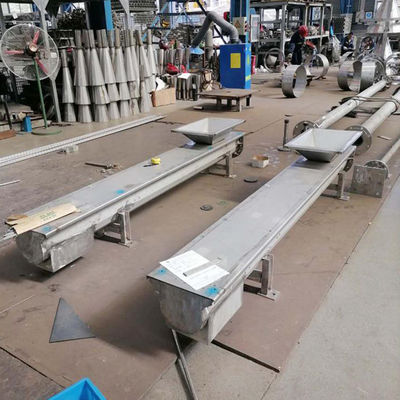

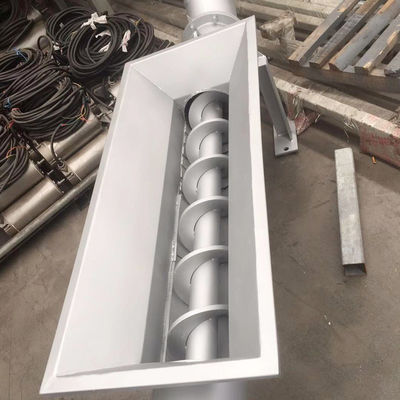

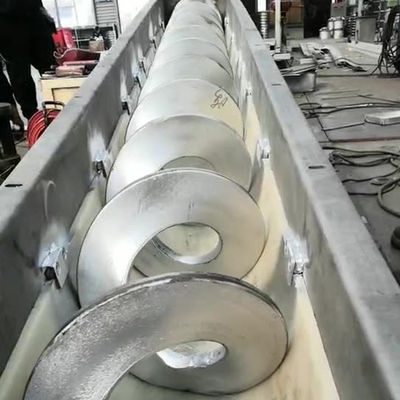

Hình ảnh thật
