Băng tải trục vít bùn bằng thép cacbon bột khô Nhà sản xuất thiết bị vận chuyển xoắn ốc công nghiệp
Máy trục vít được cấu tạo bởi ba phần: thân máy trục vít, đầu vào và ra nguyên liệu và thiết bị truyền động.
Thân máy trục vít: gồm ổ trục đầu, ổ trục đuôi, ổ trục treo, trục vít, vỏ máy, tấm che và đế.
Thiết bị dẫn động: gồm động cơ, hộp giảm tốc, khớp nối và đế.
Nguyên tắc làm việc
Khi trục xoắn quay, do trọng lực của vật liệu và lực ma sát giữa vật liệu với thành bồn, vật liệu chỉ có thể được đẩy dọc theo băng tải.
Đáy rãnh di chuyển về phía trước.Sự chuyển động của vật liệu trong ổ trục giữa phụ thuộc vào lực đẩy của vật liệu chuyển động về phía sau.Để giữ cho trục xoắn ốc ở trạng thái căng thẳng thuận lợi, thiết bị truyền động và cổng xả thường được đặt ở cùng một đầu của băng tải, trong khi cổng nạp được đặt gần đuôi của đầu kia càng xa càng tốt.
Tính năng sản phẩm
1. Cấu trúc đơn giản và chi phí thấp.
2. Công việc đáng tin cậy, bảo trì và quản lý đơn giản.
3. Kích thước nhỏ gọn, kích thước tiết diện nhỏ và diện tích sàn nhỏ.
4. Có thể thực hiện vận chuyển kín, thuận lợi cho việc vận chuyển vật liệu dễ bay, nóng và có mùi nặng, giảm ô nhiễm môi trường, cải thiện điều kiện làm việc của người lao động.
5. Bốc xếp thuận tiện.Băng tải trục vít ngang có thể được tải và dỡ hàng tại bất kỳ điểm nào trên đường vận chuyển của nó.
Mô tả về lưỡi xoắn
1. Có ba loại cánh xoắn ốc của băng tải vít: xoắn ốc đặc, xoắn ốc băng tải và xoắn ốc lưỡi.Bề mặt xoắn ốc rắn được gọi là phương pháp s, và bước xoắn ốc GX của nó bằng 0,8 lần đường kính lưỡi cắt.Băng tải trục vít loại LS phù hợp để vận chuyển vật liệu dạng bột và dạng hạt.Bề mặt xoắn ốc kiểu vành đai còn được gọi là phương pháp D.Bước xoắn ốc của nó bằng với đường kính của lưỡi xoắn ốc.Nó thích hợp để vận chuyển các loại vật liệu dạng bột và nhỏ.Loại bề mặt xoắn ốc ít khi được sử dụng, và chủ yếu được sử dụng để vận chuyển các vật liệu có độ nhớt và khả năng chịu nén cao.Trong quá trình vận chuyển, quá trình trộn và các quá trình khác được hoàn thành đồng thời, và bước xoắn ốc bằng khoảng 1,2 lần đường kính của lưỡi xoắn ốc.
2. Các cánh xoắn ốc của băng tải trục vít có quay trái và phải.
Mô tả về mô hình
Các loại vít tải bao gồm vít tải cố định ngang và vít tải đứng.Băng tải trục vít nằm ngang cố định là loại được sử dụng phổ biến nhất.Băng tải trục vít đứng dùng để nâng hạ vật liệu trong khoảng cách ngắn.Chiều cao vận chuyển nói chung không quá 8m.Lưỡi xoắn ốc là loại bề mặt rắn.Nó phải có trục vít cấp liệu ngang để đảm bảo áp suất cấp liệu cần thiết.
Tham số
| con nhện | xoắn ốc Đường kính danh nghĩa (mm) đường kính xoắn ốc (mm) |
Loại hình | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Dung tích | góc lắp đặt | 0 ° | 1,5 | 3.6 | 6 | 8,4 | 11,7 |
| 5 ° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15 ° | 1,05 | 2,52 | 4.2 | 5,88 | 8.19 | ||
| 25 ° | 0,9 | 2,16 | 3.6 | 5,04 | 7,02 | ||
| Tốc độ xoắn ốc n (r / phút) | 12 đến 16 | ||||||
| Động cơ N (KW) | 0,75-5,5 (theo L và góc) | ||||||
| kích thước cài đặt (mm) | Một | 0 + 40 | |||||
| B | 0 + 110 | ||||||
| Bi | Phù hợp với thiết bị tương ứng | ||||||
| L | Theo yêu cầu của người dùng | ||||||
| Li | Phù hợp với thiết bị tương ứng | ||||||
| l_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Phù hợp với thiết bị tương ứng | ||||||
| Xin chào | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Phù hợp với thiết bị tương ứng | ||||||

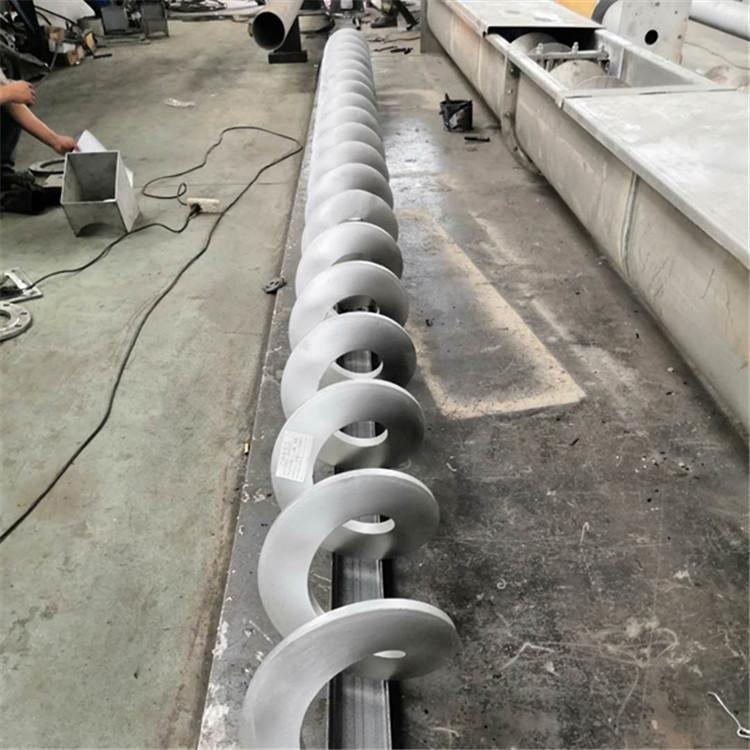

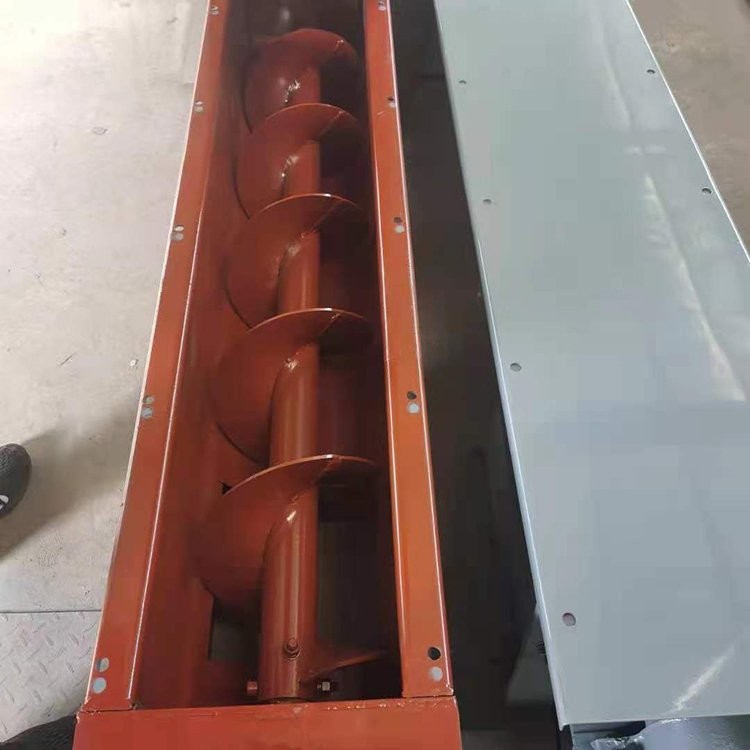

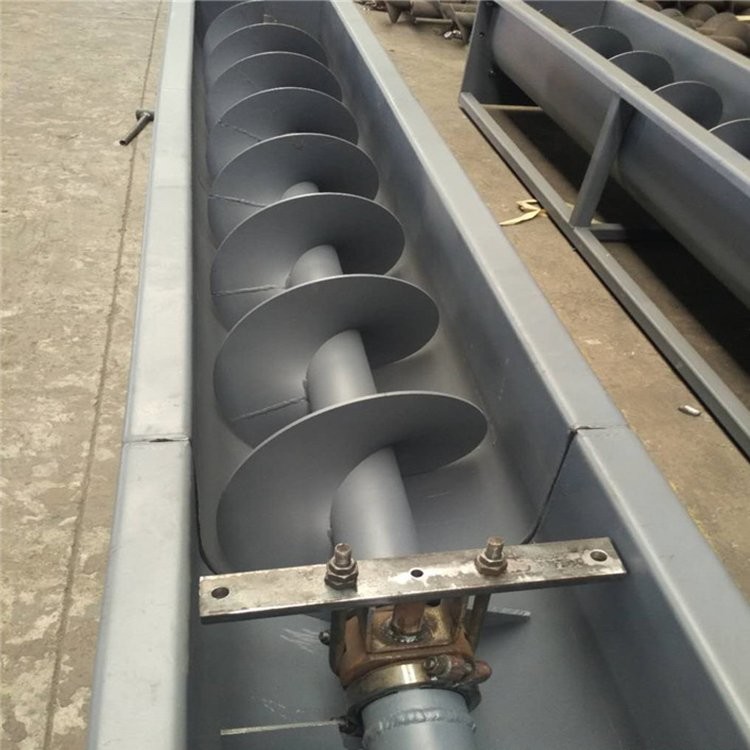

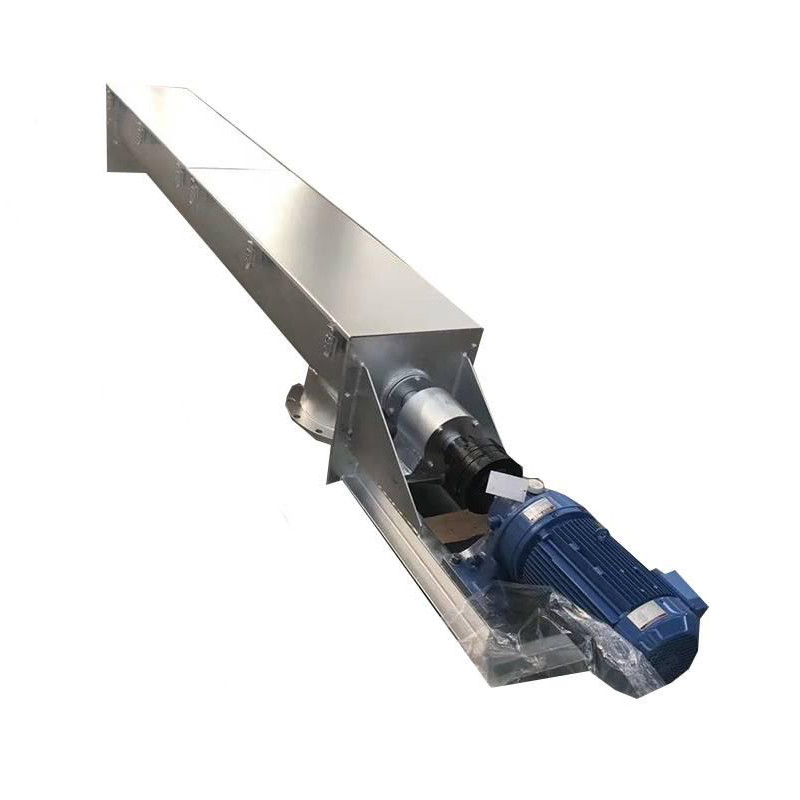

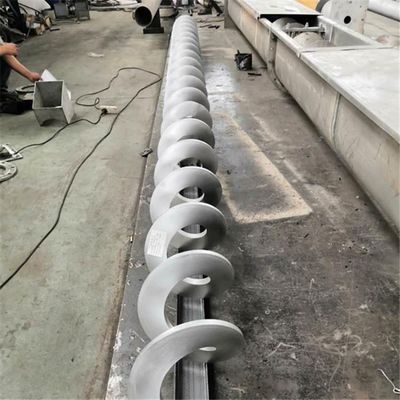

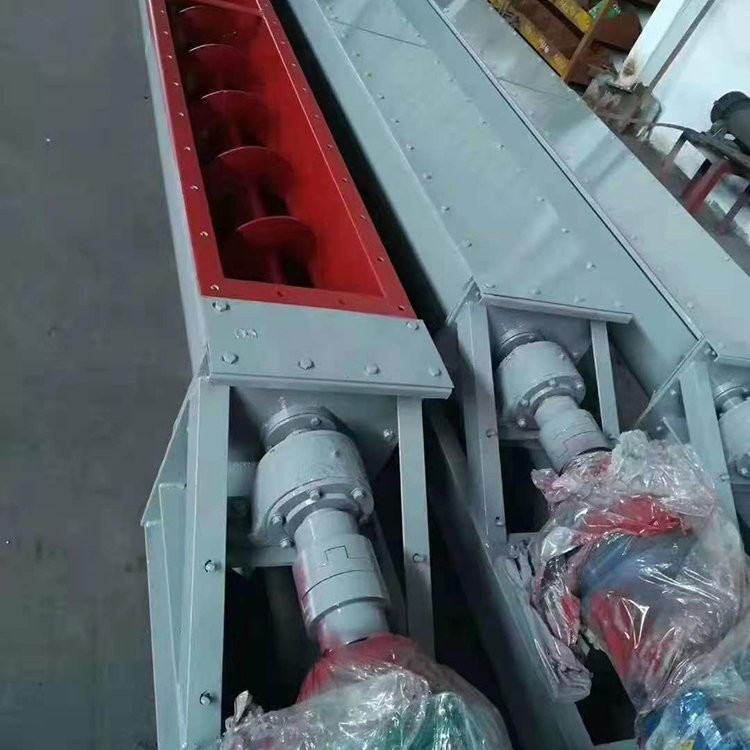

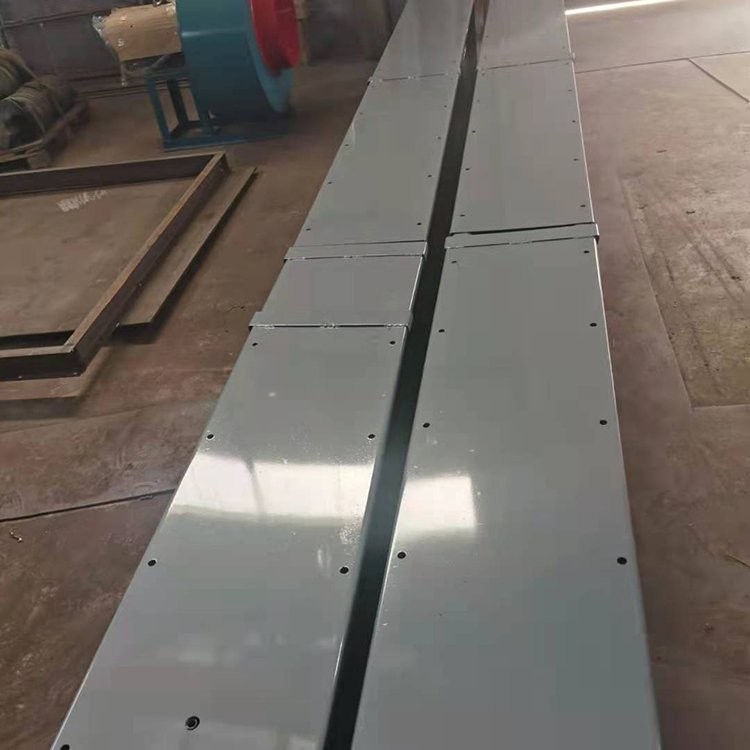

Hình ảnh thật
