Nhà máy xử lý nước thải Máy cào bùn tấm xích Nhà sản xuất Bể lắng Máy cào bùn tấm phi kim loại
1. Máy cạo bùn tấm xích được áp dụng để cạo váng, cặn bã và cát của các bể chứa hình chữ nhật như bể lắng, bể chứa sạn, bể tách dầu trong các nhà máy lọc dầu, nhà máy nước hoặc nhà máy xử lý nước thải.
2. Nên sử dụng máy cạo bùn tấm xích kết hợp với các thiết bị phụ trợ như ống thu dầu và van xả bùn để tách dầu loang trên mặt nước và bùn cát dưới đáy bể và hoàn thành quá trình thanh lọc ban đầu sự đối xử.
3. Nước thải trước khi vào bể lắng phải được lọc để ngăn các vật nổi có kích thước lớn lọt vào.

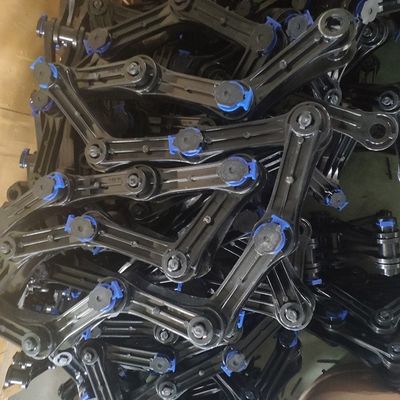

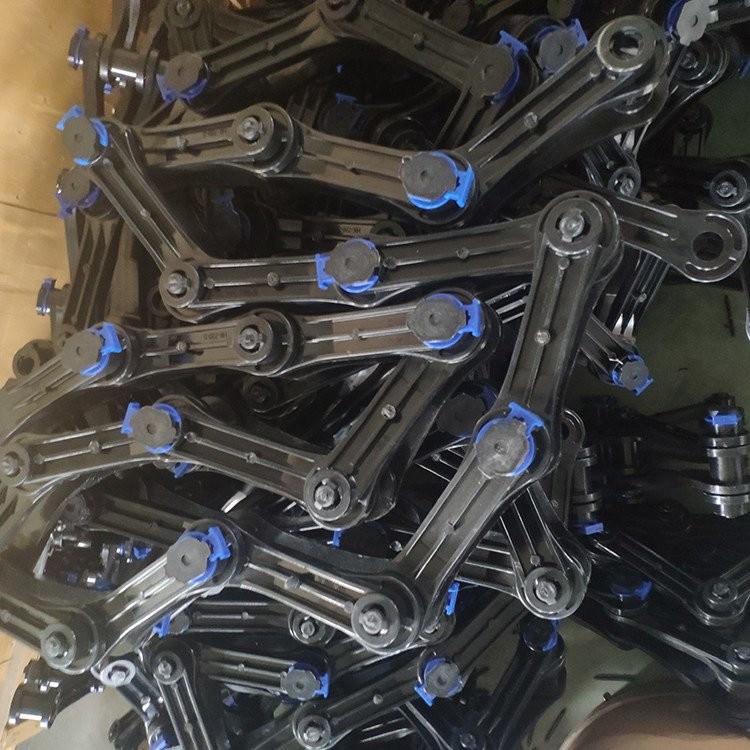

4. Được dẫn động bởi hai dây xích song song, máy cạp bùn di chuyển theo một đường thẳng liên tục trong bể bơi.Tốc độ hoạt động chậm và sự xáo trộn đối với nước thải nhỏ, điều này có lợi cho sự lắng đọng trầm tích và cải thiện khả năng cạo bùn.Hoạt động tuần hoàn của hai chuỗi khép kín song song làm cho hướng chạy của chuỗi trên và dưới thay đổi tự nhiên mà không cần điều khiển hướng ngược lại, đơn giản hóa quy trình điều khiển và tiết kiệm chi phí.Thiết bị truyền động được lắp đặt trên bệ ở đầu hồ bơi, tạo điều kiện thuận lợi cho việc sửa chữa và bảo trì thiết bị và thiết bị điện.
nguyên tắc làm việc

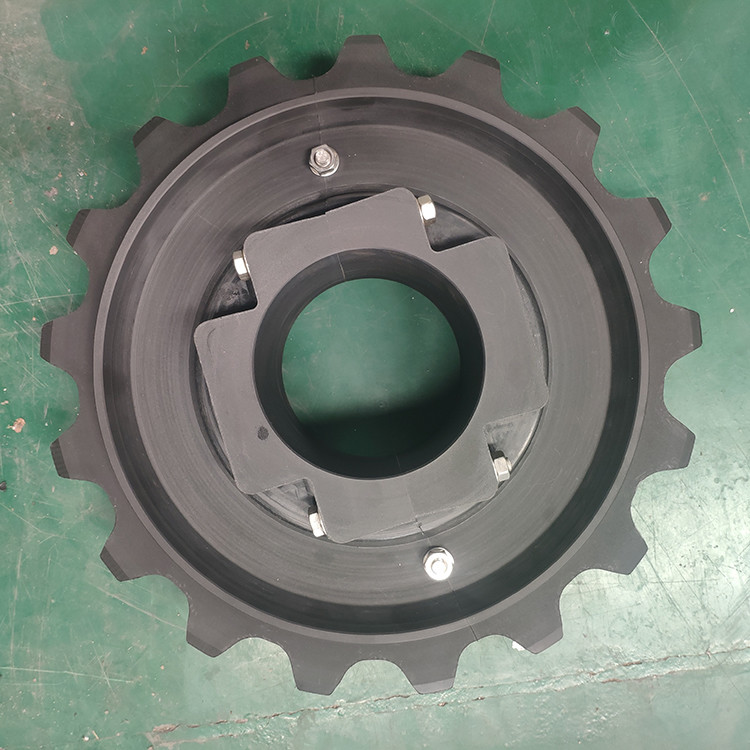

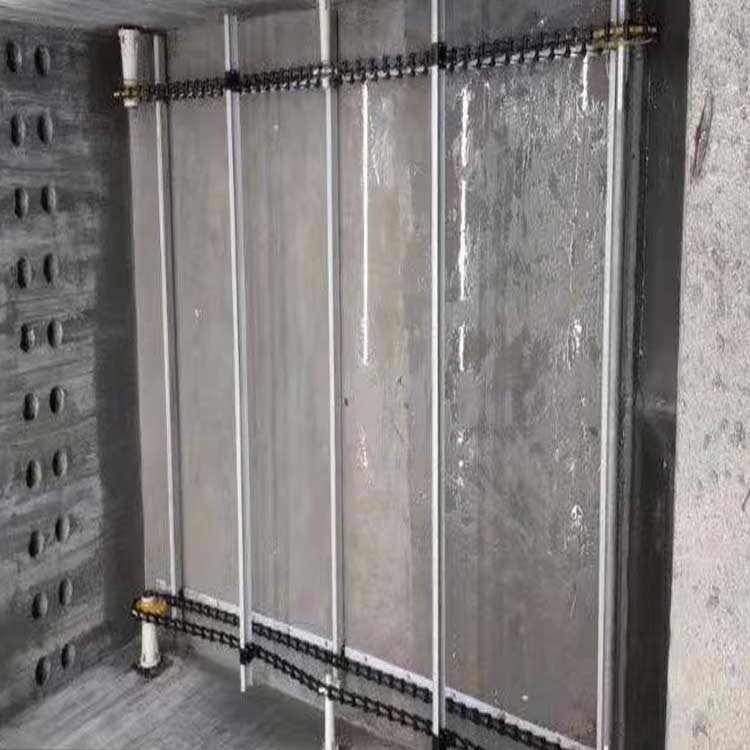

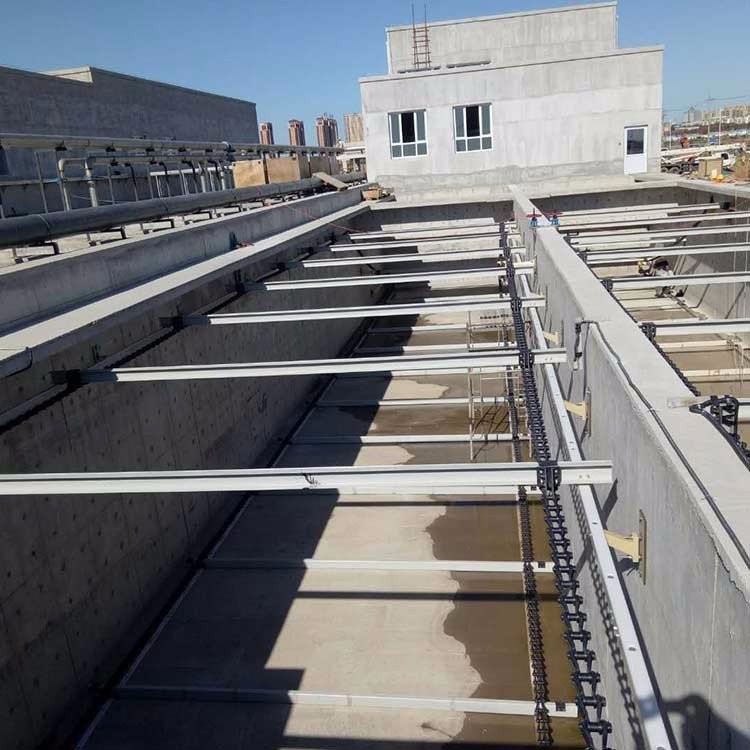

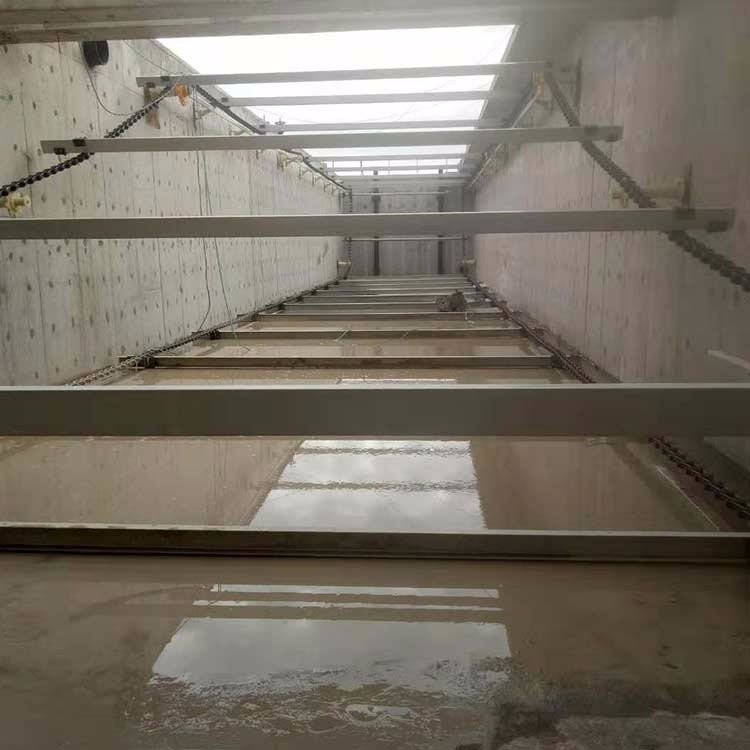

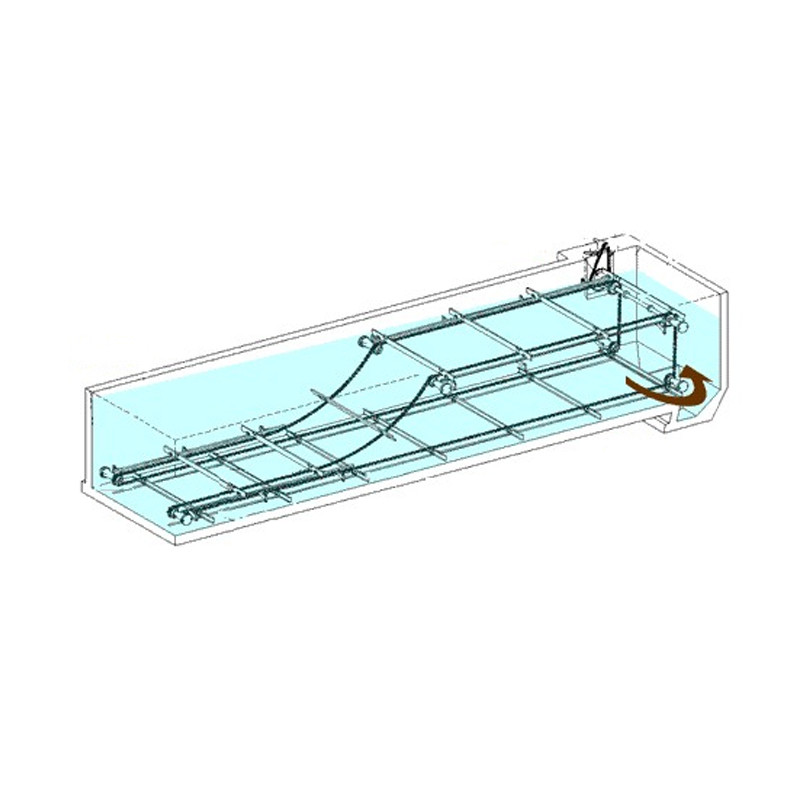

Máy gạt dầu đĩa xích được trang bị hai xích kéo khép kín song song.Nó được trang bị nhiều cạp.Dưới lực truyền động của thiết bị truyền động, xích và cạp quay dọc theo bánh xe dẫn hướng và thanh dẫn hướng được thiết lập ở mặt trên và mặt dưới của bể lắng để tạo thành đường ray bốn mặt.Máy cạo có thể di chuyển từ từ lên xuống để cạo cặn dầu nổi từ đầu vào của nước đến ống thu dầu ở đầu vào của nước và xả ra ngoài, Cặn lắng ở đáy bể được cạo từ đầu vào đến bể chứa bùn ở đầu ra và xả qua van xả bùn, do đó hoàn thành quá trình lọc cơ học sơ cấp của nước thải.
Đặc điểm hiệu suất
1. Tốc độ di chuyển của máy cạp vừa phải, ít gây xáo trộn nước thải và có lợi cho quá trình lắng cặn của chất rắn lơ lửng.
2. Máy cạp thực hiện chuyển động quay liên tục trong bể bơi, không đảo chiều và thiết bị truyền động được đặt trên bệ của bề mặt bể bơi nên việc phân phối và bảo trì điện rất đơn giản.
3. Nó cũng có thể được sử dụng như một skimmer mà không cần cơ chế bổ sung.
Tham số
| Số mô hình / Thông số | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Đường kính hồ bơi Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Độ sâu vực sâu H(m) | 3.5～4.5(Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên bể bơi H2(m) | 3.0～4.0(Theo yêu cầu của người dùng) | |||||||||
| Xung quanh tốc độ dòng v(m／min) | 2.0~3.0 | |||||||||
| Kích thước bánh xe đi bộ (mm) | Φ400x120 | Φ120x450 | ||||||||
| công suất của động cơ N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| kích thước cài đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| L | Theo yêu cầu của người dùng | |||||||||
| Áp suất quanh bánh xe P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của bệ trung tâm P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm Tải trọng tâm P3(KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
