Thép không gỉ truyền động trung tâm máy cạo bùn bể lắng Máy cạo bùn truyền động ngoại vi

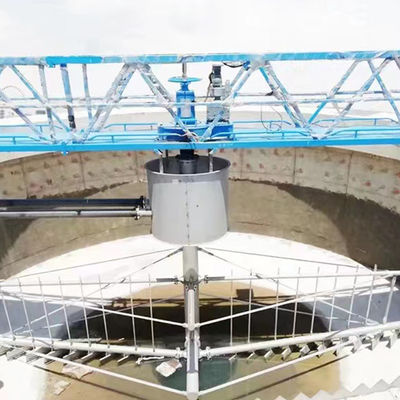

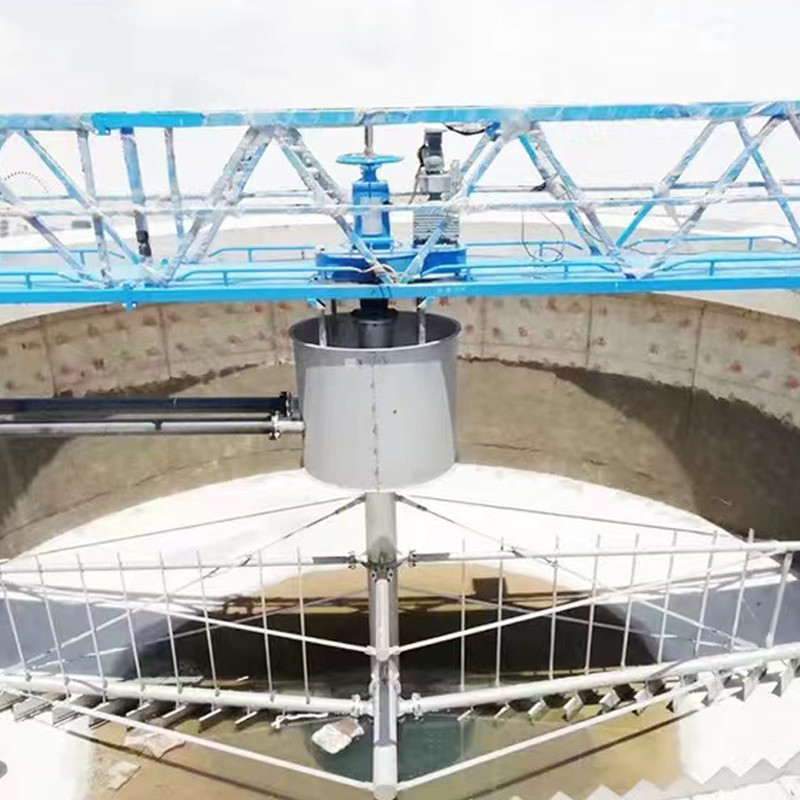

Tải trọng của máy cào bùn dẫn động trung tâm tác dụng lên tâm cầu công tác.Cơ chế truyền động trung tâm điều khiển thiết bị cạo và thu gom quay.Máy cạp định hướng cạo bùn ở đáy bể lắng vào bể thu gom bùn trung tâm và xả ra khỏi bể chứa bùn bằng áp suất thủy tĩnh.Máy này được sử dụng cho bể lắng dòng chảy biên độ với đường kính nhỏ.
nguyên tắc làm việc
Nước thô chảy hướng tâm đến bể tràn xung quanh bể bơi sau khi được phân phối bởi xi lanh phân phối nước trung tâm.Với việc giảm tốc độ dòng chảy, các chất rắn lơ lửng trong vùng nước được tách ra và lắng xuống đáy bể.Bùn được nạo vào bể thu gom bùn trung tâm bằng máy cạo thông qua truyền động giảm tốc và truyền các thành phần lơ lửng, và được thải ra khỏi bể nhờ lực thủy tĩnh hoặc máy bơm.
Tính năng sản phẩm
1. Cấu trúc đơn giản, bảo trì và quản lý thuận tiện;
2. Vận hành ổn định, vận hành an toàn tin cậy;
3. Hiệu quả thu gom bùn tốt và hàm lượng nước trong bùn thải ra thấp.
Thông số sản phẩm
|
Tham số / mô hình Chiều rộng hồ bơiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Độ sâu vực sâu H(m) | 3.5～4.5(Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên bể bơi H2(m) | 3.0～4.0(Theo yêu cầu của người dùng) | |||||||||
| Xung quanh tốc độ dòng V(m／min) | 1,8~2,2 | |||||||||
| Kích thước bánh xe đi bộ (mm) | 400x120 | 420x150 | ||||||||
| Công suất động cơ N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Kích thước lắp đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| L | Theo yêu cầu của người dùng | |||||||||
| Áp suất quanh bánh xe P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của bệ trung tâm P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm Tải trọng tâm P3(KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
