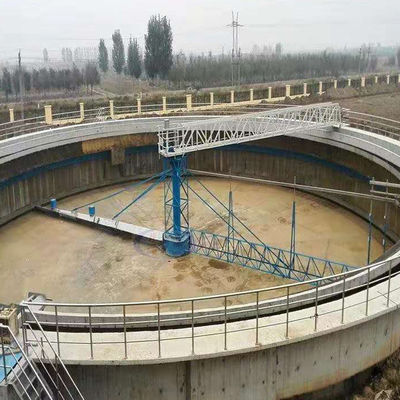

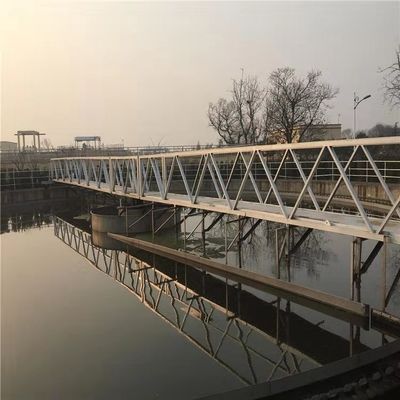

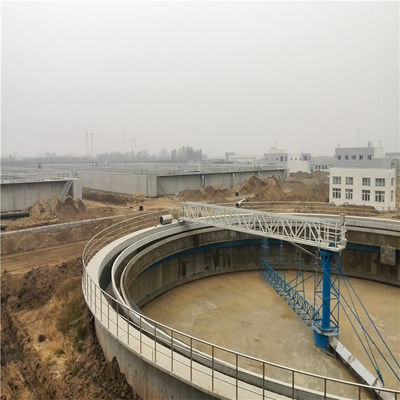

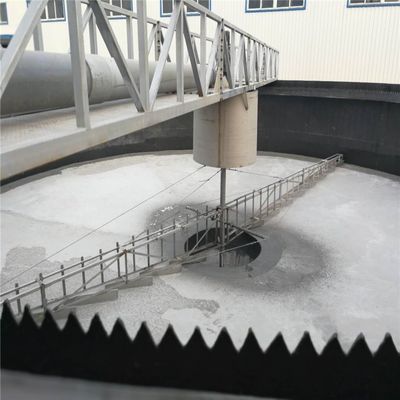

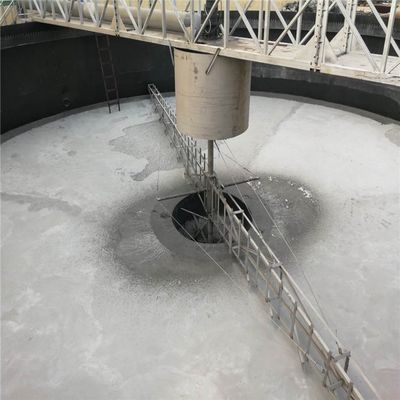

bể lắng của nhà máy xử lý nước thải Máy gạt bùn truyền động trung tâm Máy gạt bùn toàn cầu và nửa cầu

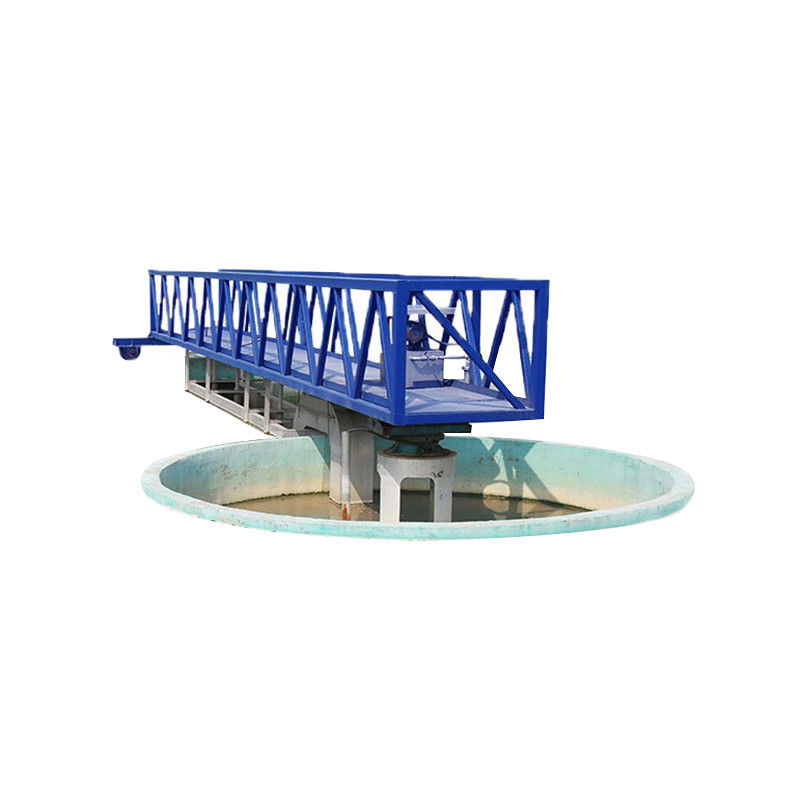

Máy cạo bùn ổ đĩa trung tâm được áp dụng để cạo và xả bùn của bể lắng dòng chảy xuyên tâm (tròn) có đường kính thường không lớn hơn 18m trong nhà máy nước hoặc nhà máy xử lý nước thải trong dự án cấp thoát nước.Bùn được nạo vào bể thu gom bùn trung tâm bằng máy cạo thông qua truyền động giảm tốc và truyền thành phần huyền phù, và được xả ra khỏi bể bằng áp suất thủy tĩnh hoặc bơm.
nguyên tắc làm việc
Nước thô của máy cạo bùn truyền động trung tâm chảy vào bể tràn xung quanh bể bơi sau khi được phân phối qua trống phân phối nước trung tâm.Với việc giảm tốc độ dòng chảy, các chất rắn lơ lửng trong vùng nước được tách ra và lắng xuống đáy bể.Phần nổi phía trên được xả ra khỏi bể tràn qua tấm đập tràn.
Đặc điểm thiết bị
1. Bộ phận truyền động áp dụng bảo vệ quá tải kép về điện và cơ, giúp vận hành an toàn và đáng tin cậy hơn.
2. Phần dưới nước được làm bằng thép không gỉ, có tuổi thọ cao chống ăn mòn.
3. Hiệu quả của việc cạo bùn là tốt và độ ẩm của bùn thải ra thấp.
Thông số sản phẩm
|
Tham số / mô hình Chiều rộng hồ bơiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Độ sâu vực sâu H(m) | 3.5～4.5(Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên bể bơi H2(m) | 3.0～4.0(Theo yêu cầu của người dùng) | |||||||||
| Xung quanh tốc độ dòng V(m／min) | 1,8~2,2 | |||||||||
| Kích thước bánh xe đi bộ (mm) | 400x120 | 420x150 | ||||||||
| Công suất động cơ N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Kích thước lắp đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| L | Theo yêu cầu của người dùng | |||||||||
| Áp suất quanh bánh xe P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của bệ trung tâm P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm Tải trọng tâm P3(KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
