Nhà sản xuất máy cào bùn kéo xích thép không gỉ Máy cào bùn tấm xích cho bể lắng

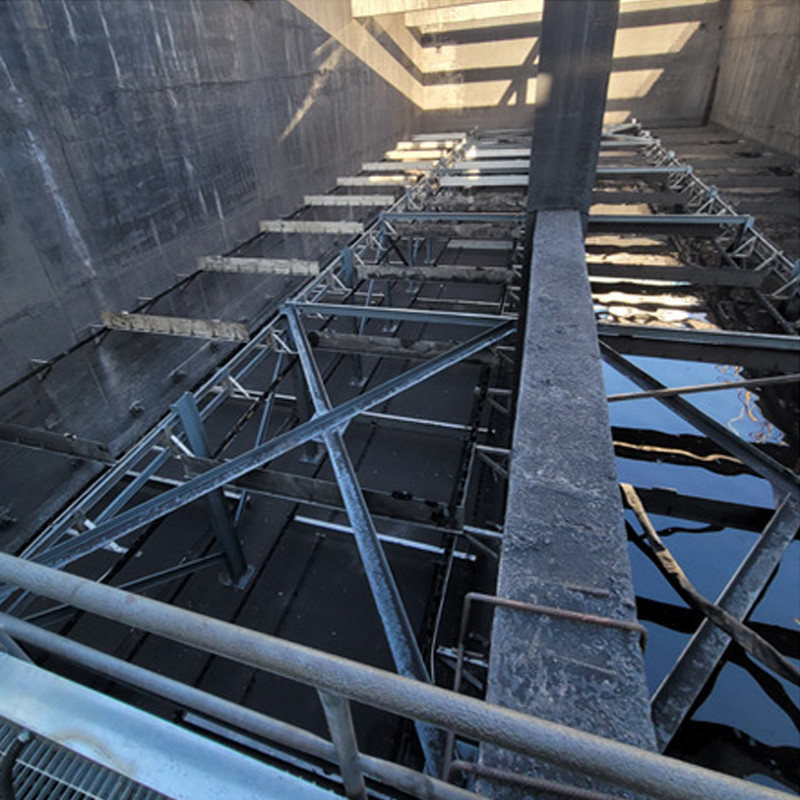

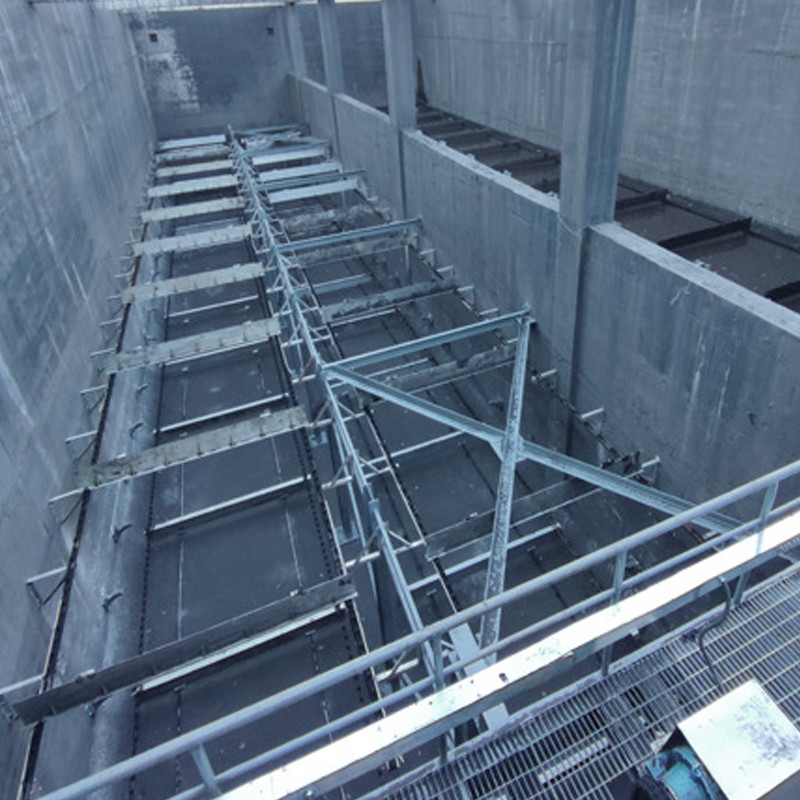

Máy cạo bùn kiểu chuỗi chủ yếu được sử dụng để cạo và loại bỏ cặn ở đáy bể lắng ngang (hình chữ nhật), đặc biệt là bể lắng, bể tách dầu, bể lắng sơ cấp và các bể hình chữ nhật khác trong dự án xử lý nước thải.Nó cũng có thể hớt dầu nổi và váng trên bề mặt chất lỏng.Máy cào bùn kiểu xích có kết cấu đơn giản, một máy đa năng, lắp đặt, vận hành và bảo dưỡng thuận tiện, vận hành an toàn và đáng tin cậy, v.v.
thành phần cấu trúc

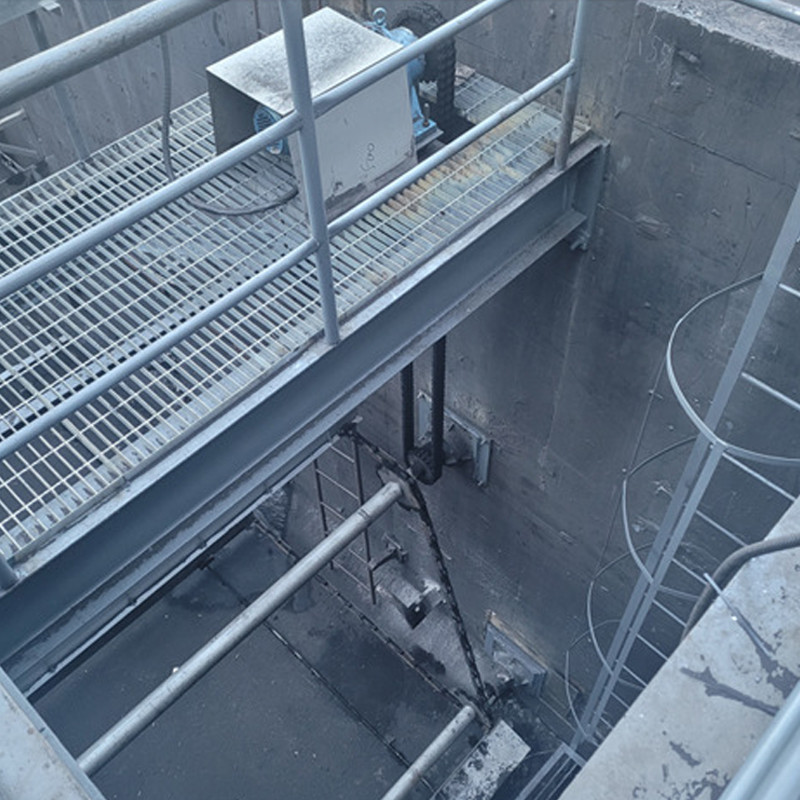

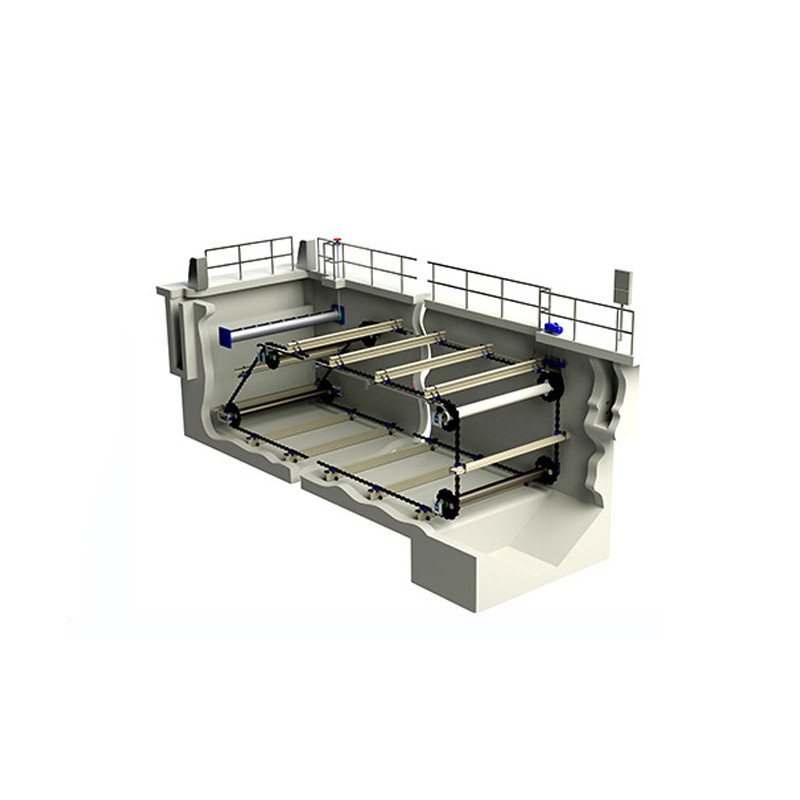

Máy tách tấm xích, máy cạo cát, máy cạo bùn và máy cạo xỉ chủ yếu bao gồm thiết bị truyền động giảm tốc được cố định trên mặt đất, xích kéo với máy cạp được đặt trong bể, cặp bánh xích truyền động, thiết bị căng và thiết bị bảo vệ an toàn.
nguyên tắc làm việc

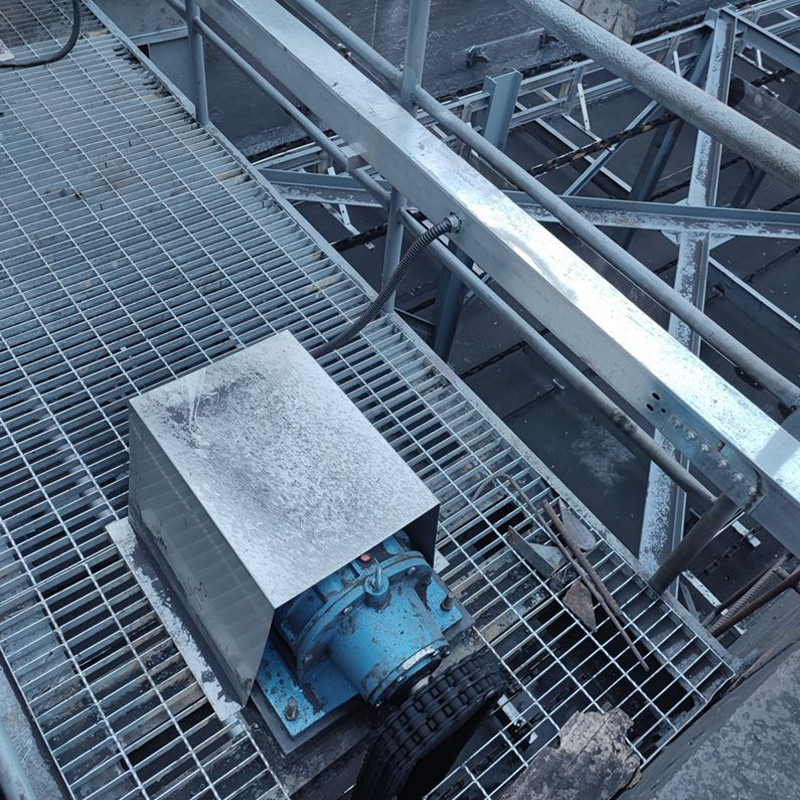

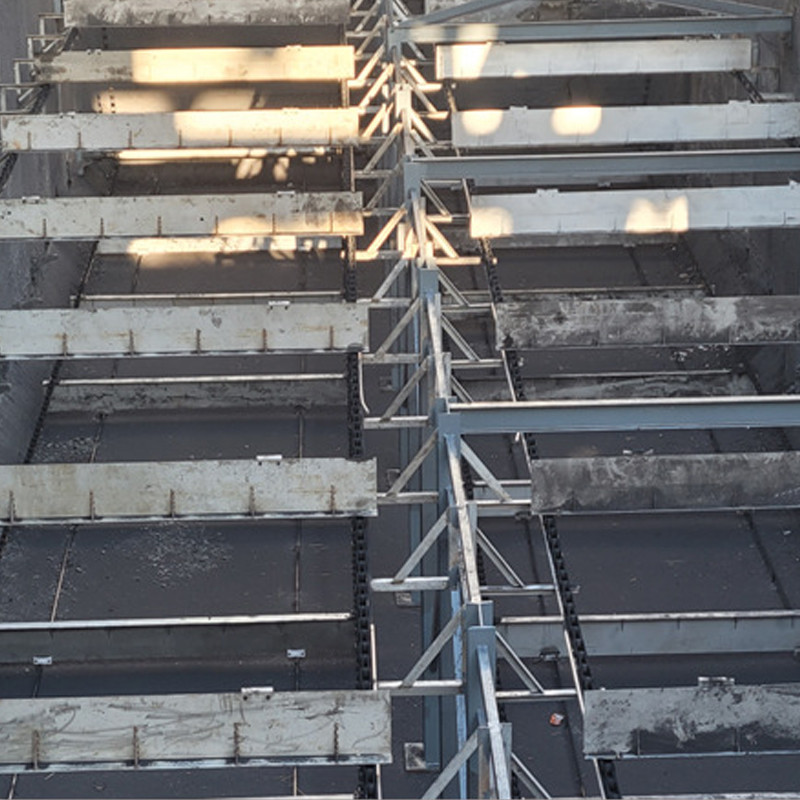

Thiết bị truyền động giảm tốc của máy cào bùn loại tấm xích truyền lực tới xích kéo thông qua cặp bánh xích để điều khiển máy cào quay hướng và liên tục dọc theo các đường ray dẫn hướng trên và dưới của bể bơi.Trong quá trình hoạt động, máy gạt đưa cát dưới đáy bể và cặn dầu trên mặt bể về bể thu gom bùn và ống xả xỉ để thải chúng ra ngoài bể.
Đặc điểm thiết bị
1. Chuỗi đặc biệt được sử dụng để truyền tải đáng tin cậy.
2. Vòng bi chống nước được sử dụng, với tuổi thọ dài.
3. Cấu trúc hợp lý và hoạt động ổn định.
4 Quá trình nạo cát hoàn tất và hiệu quả.
5. Tốc độ di chuyển của máy cạp vừa phải, ít gây xáo trộn nước thải và có lợi cho quá trình lắng cặn của chất rắn lơ lửng.
6. Máy cạp thực hiện chuyển động quay liên tục trong bể bơi mà không đảo ngược.Thiết bị truyền động được đặt trên bệ trên đỉnh bể bơi nên việc phân phối và bảo trì nguồn điện rất đơn giản
7. Nó cũng có thể được sử dụng như máy tách xỉ mà không cần cơ chế bổ sung.
Tham số
| Số mô hình / Thông số | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Đường kính hồ bơi Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Độ sâu vực sâu H(m) | 3.5～4.5(Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên bể bơi H2(m) | 3.0～4.0(Theo yêu cầu của người dùng) | |||||||||
| Xung quanh tốc độ dòng v(m／min) | 2.0~3.0 | |||||||||
| Kích thước bánh xe đi bộ (mm) | Φ400x120 | Φ120x450 | ||||||||
| công suất của động cơ N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| kích thước cài đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| l | Theo yêu cầu của người dùng | |||||||||
| Áp suất quanh bánh xe P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của bệ trung tâm P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm Tải trọng tâm P3(KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
