Nhà sản xuất máy cạo bùn ổ đĩa trung tâm toàn cầu Thiết bị xử lý nước thải hiệu quả cao

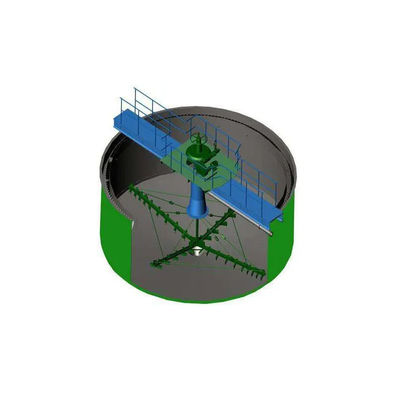

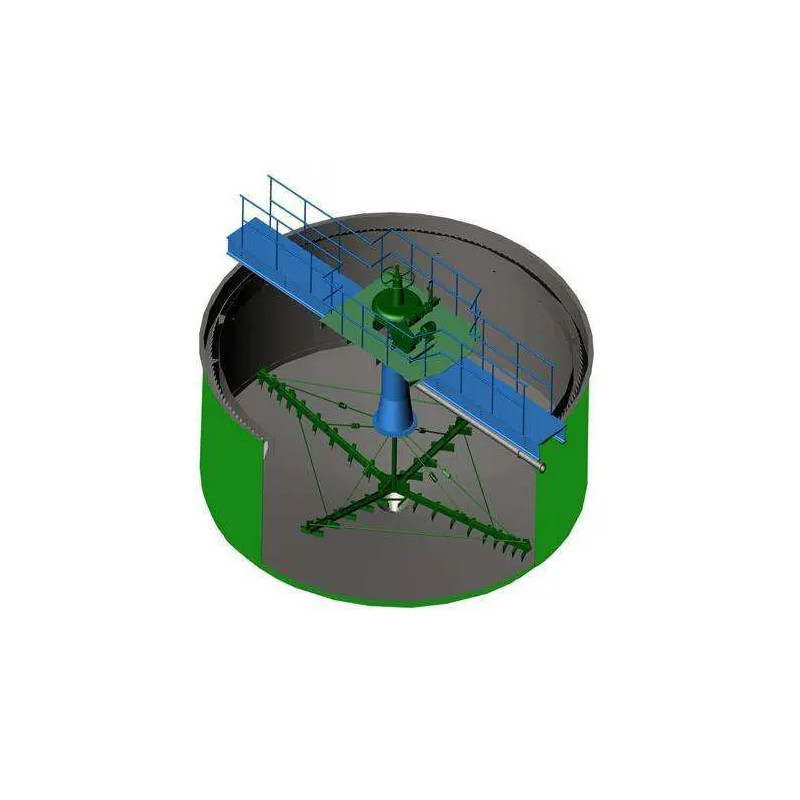

Máy cạo bùn truyền động trung tâm được áp dụng rộng rãi để cạo và xả bùn của bể lắng dòng chảy hướng tâm (tròn) có đường kính thường không quá 18m trong nhà máy nước hoặc nhà máy xử lý nước thải trong dự án cấp thoát nước.Nó có cấu trúc hợp lý, hiệu quả cao, vận hành và bảo trì thuận tiện, và là một hỗ trợ dự án xử lý nước thải lý tưởng.
nguyên tắc làm việc
Máy cạo bùn truyền động trung tâm sử dụng loại truyền động trung tâm và hệ thống treo.Sau khi nước thải chảy vào trống chuyển hướng từ ống dẫn vào dưới cầu làm việc và khuếch tán, nó chảy ra đều theo hướng xuyên tâm ra ngoại vi.Phần bùn lơ lửng được lắng xuống đáy bể sau quá trình lắng.Thiết bị truyền động điều khiển trục dọc trung tâm quay, đồng thời điều khiển cánh tay cạp và máy cào bùn quay.Sau khi bùn được cạo từ ngoại vi của bể đến bể thu gom bùn trung tâm, nó được thải ra khỏi bể qua ống xả bùn nhờ áp suất thủy tĩnh trong bể, cặn bã trên mặt nước được lướt qua phía bể. thiết bị hớt bọt quay, sau đó được máy cạo cạo vào thùng xỉ và thải ra khỏi bể;Phần nổi phía trên tràn vào kênh đầu ra và được thải ra ngoài qua tấm đập đầu ra hình tam giác.
hoạt động chú ý
1. Chuẩn bị trước khi khởi động: kiểm tra xem bộ giảm tốc có được đổ đầy đến mức dầu bình thường hay không, bộ phận đang chạy có bị dính vật lạ trên mặt nước hay không và không được có khối gỗ hay vật lạ nào khác, để tránh hỏng hóc trong quá trình vận hành.
2. Kết nối nguồn điện động cơ và kiểm tra lái tích cực và tiêu cực.
3. Dầu trong bộ giảm tốc cần được thay mỗi tháng một lần sau khi sử dụng và chỉ mỗi năm một lần sau đó.
4. Trong quá trình vận hành thiết bị, phải chú ý xem hoạt động có bình thường không.Nếu phát hiện bất kỳ vấn đề gì, hãy dừng hoạt động kịp thời để kiểm tra.
Thông số sản phẩm
|
Tham số / mô hình Chiều rộng hồ bơiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Độ sâu vực sâu H(m) | 3.5～4.5(Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên bể bơi H2(m) | 3.0～4.0(Theo yêu cầu của người dùng) | |||||||||
| Xung quanh tốc độ dòng V(m／min) | 1,8~2,2 | |||||||||
| Kích thước bánh xe đi bộ (mm) | 400x120 | 420x150 | ||||||||
| Công suất động cơ N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Kích thước lắp đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| l | Theo yêu cầu của người dùng | |||||||||
| Áp suất quanh bánh xe P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của bệ trung tâm P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm Tải trọng tâm P3(KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
