Thép không gỉ quay răng bừa lưới tản nhiệt nhà sản xuất thiết bị xử lý nước thải
Lưới tản nhiệt cơ quay là loại lưới tản nhiệt có thể được làm sạch liên tục và tự động.Nó được cấu tạo bởi nhiều bộ phận bánh răng cào giống hệt nhau, được lắp ráp thành một nhóm chuỗi bánh răng cào khép kín theo kiểu so le và song song.Được truyền động bởi động cơ và bộ giảm tốc, nó đi qua một nhóm bánh xe và dây xích có rãnh Bao gồm chuyển động tròn liên tục từ trên xuống để đạt được mục tiêu liên tục tháo lưới tản nhiệt.
Đăng kí
1. Được sử dụng trong sản xuất giấy, giết mổ, da, làm đường, nấu rượu, chế biến thực phẩm, dệt, in và nhuộm, hóa dầu và các ngành công nghiệp khác, Trong xử lý nước thải, loại bỏ chất rắn lơ lửng, chất rắn nổi, cặn lắng và các chất rắn khác;
2. Các chất hữu ích như sợi tái chế và cặn bã được sử dụng trong sản xuất giấy, rượu, tinh bột, chế biến thực phẩm và các ngành công nghiệp khác;
3. Dùng để thay thế bể lắng sơ cấp trong xử lý nước thải đô thị.
Lợi ích về hiệu suất
1. Mức độ tự động hóa cao, hiệu quả phân tách cao, tiêu thụ điện năng thấp, không gây tiếng ồn, chống ăn mòn tốt;
2. Nó có thể đảm bảo hoạt động liên tục và ổn định trong điều kiện không cần giám sát.Thiết bị bảo vệ an toàn quá tải được đặt để tự động dừng thiết bị trong trường hợp hỏng hóc, để tránh thiết bị bị quá tải.
3. Thiết bị có thể điều chỉnh khoảng thời gian vận hành thiết bị theo nhu cầu của người sử dụng để đạt được hoạt động định kỳ;Nó có thể được điều khiển tự động theo sự chênh lệch mực chất lỏng giữa phía trước và phía sau của lưới điện;Nó cũng có chức năng điều khiển bằng tay để tạo điều kiện bảo trì.Người dùng có thể tùy ý lựa chọn theo các nhu cầu công việc khác nhau.
4. Do thiết kế cấu trúc hợp lý của thiết bị, nó có khả năng tự thanh lọc mạnh mẽ khi thiết bị làm việc và sẽ không bị tắc nghẽn nên khối lượng công việc bảo trì hàng ngày là nhỏ.
Nguyên lý làm việc
Khi xích xích được vận chuyển đến phía trên và mặt sau của thiết bị, do vai trò dẫn hướng của bánh xích và đường ray cong, các hàng xích song song có thể bị lệch, do đó chất bẩn rắn có thể rơi vào rãnh xỉ của nó. trọng lượng riêng.Khi rơi ra sạch sẽ, loại lưới này rất dễ cuốn theo các chất bẩn vào rãnh phía sau lưới.
Thông số
| ModelNumber / Parameters | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Chiều rộng thiết bị B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Chiều rộng kênh B1 (mm) | B + 100 | ||||||||||||||
| Chiều rộng cổng hiệu dụng B2 (mm) | B-157 | ||||||||||||||
| Khoảng cách bu lông móng B3 (mm) | B + 200 | ||||||||||||||
| Tổng chiều rộng thiết bị B4 (mm) | B + 350 | ||||||||||||||
|
Cào răng khe hở b (mm) |
t = 100 | 1≤b≤10 | |||||||||||||
| t = 150 | 10 <b≤50 | ||||||||||||||
| Góc lắp đặt α (°) | 60 ~ 85 | ||||||||||||||
| Độ sâu kênh H (mm) | 800 ~ 12000 | ||||||||||||||
| Chuyển sang chiều cao bệ H1 (mm) | 600 ~ 1200 | ||||||||||||||
| Tổng chiều cao thiết bị H2 (mm) | H + H1 + 1500 | ||||||||||||||
|
Chiều cao khung hộp phía sau H3 (đệ) |
t = 100 | ≈1000 | |||||||||||||
| t = 150 | ~ 1100 | ||||||||||||||
|
Tốc độ chạy răng cào v (m ／ phút) |
≈2,1 | ||||||||||||||
| công suất của động cơ N (kW) | 0,55 ~ 1,1 | 0,75 ~ 1,5 | 1,1 ~ 2,2 | 1,5 ~ 3,0 | |||||||||||
| mất đầu (mm) | ≤20 (Không bị tắc nghẽn) | ||||||||||||||
| Tải trọng công trình dân dụng | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | số 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2.0 | |||||||||||||

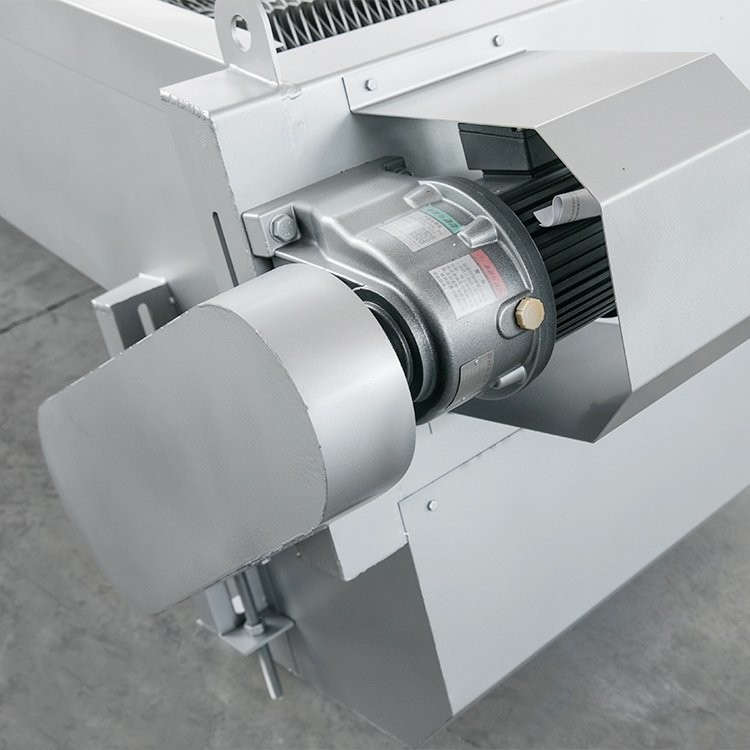

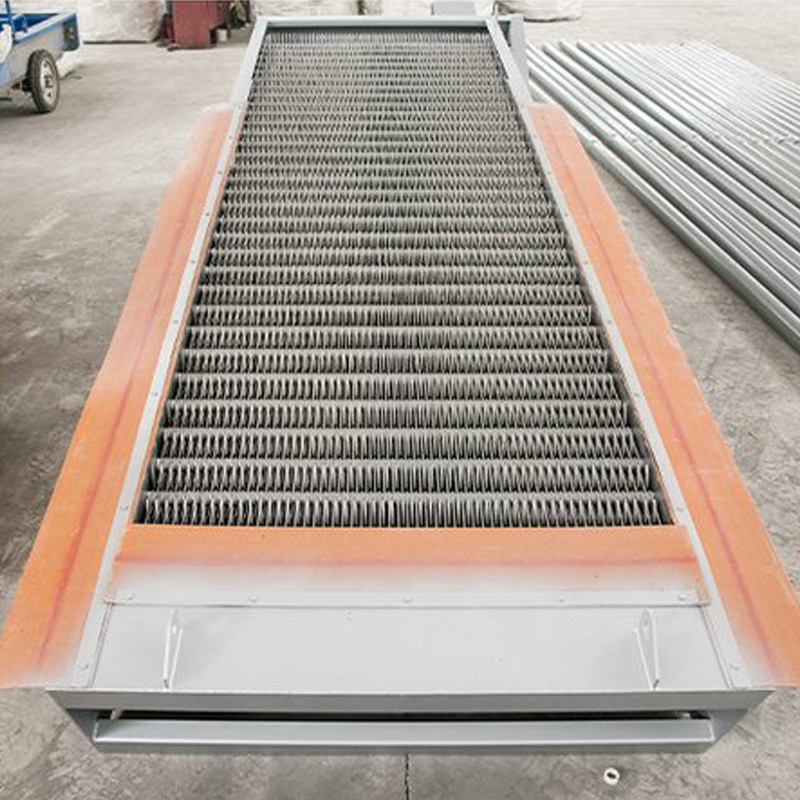

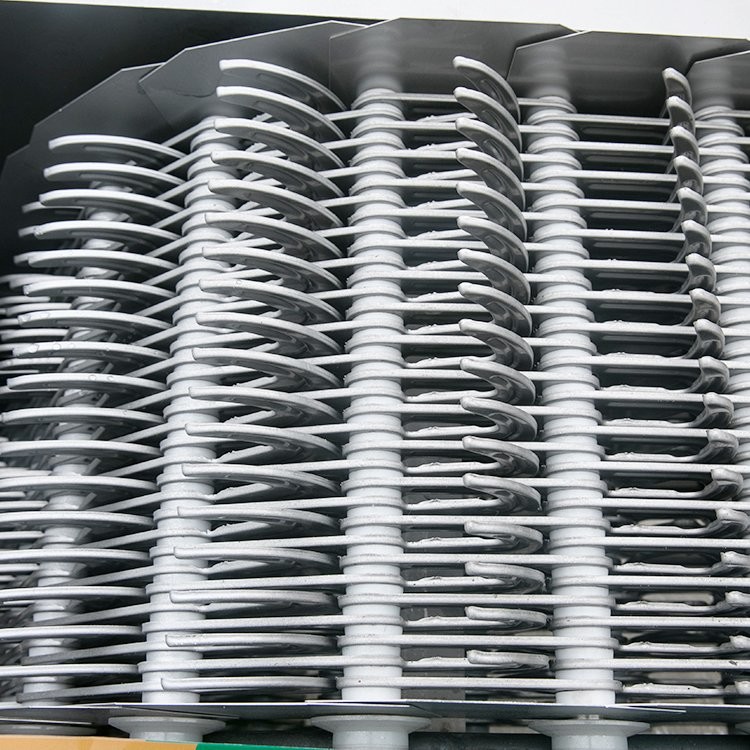

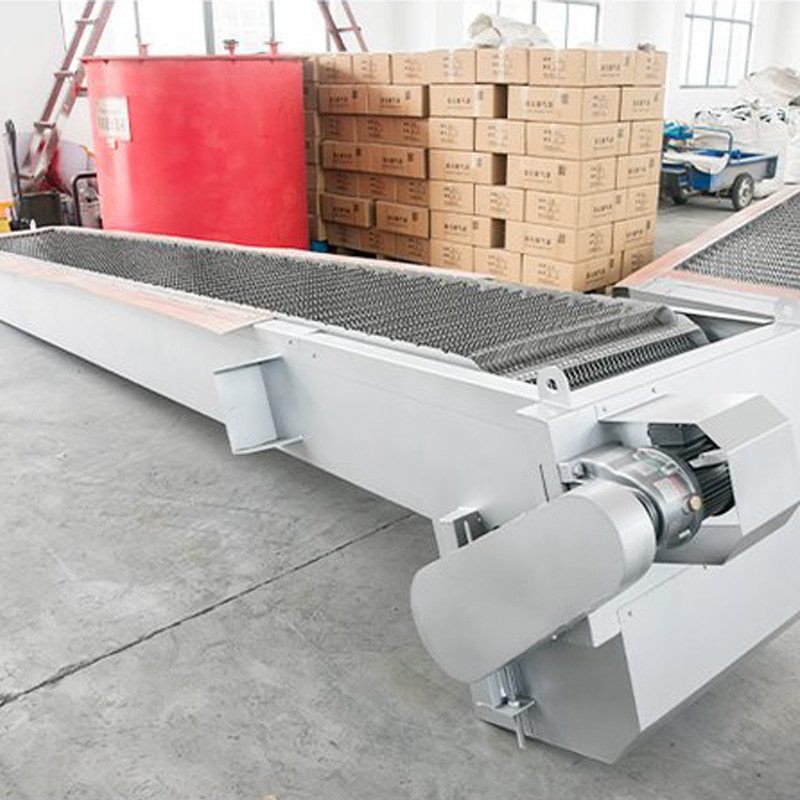

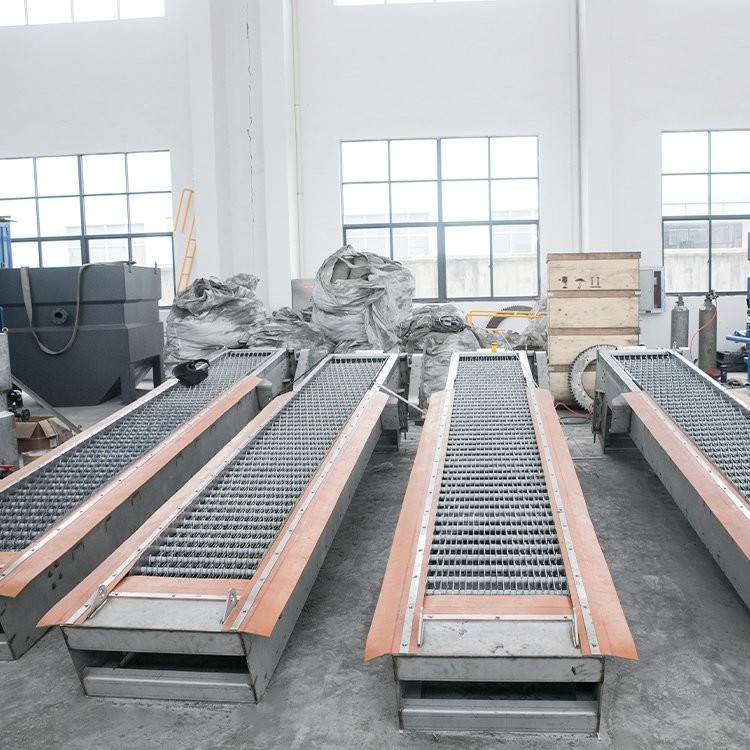

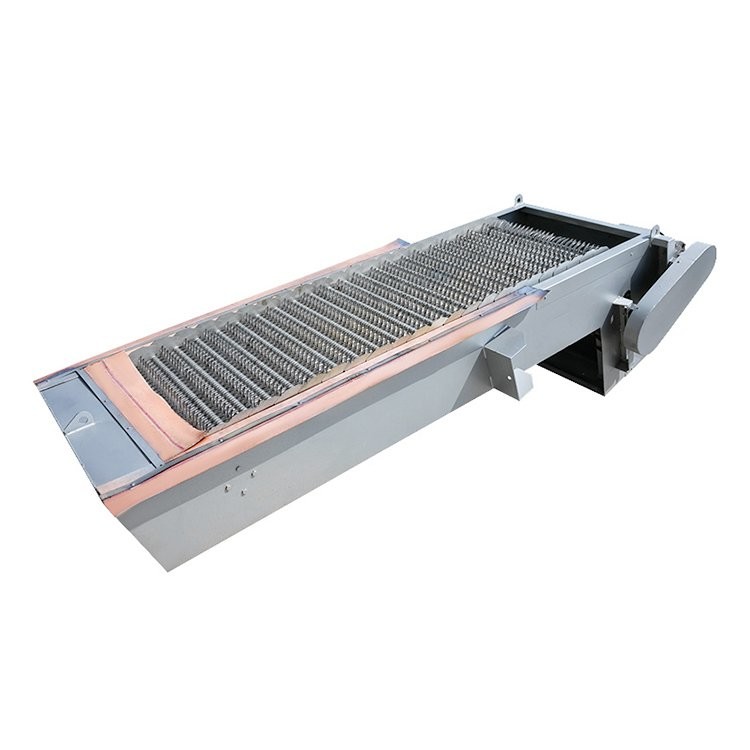

Hình ảnh thật
