Nhà sản xuất máy nạo bùn chuỗi phi kim loại Máy nạo bùn bể lắng cặn
Máy vét bùn kiểu xích là thiết bị loại bỏ bùn dạng huyền phù, thích hợp để xả bùn từ bể lắng sơ cấp tròn, bể lắng thứ cấp và bể cô đặc trong các công trình xử lý nước.Bể lắng bằng bê tông hoặc kết cấu thép.Đáy bể hơi hình nón, chính giữa đáy bể là gầu chứa bùn được nối với ống dẫn bùn.Cầu làm việc bằng bê tông hoặc kết cấu thép.Thiết bị này không bao gồm thân bể bơi và cầu hoạt động.Người dùng có thể tự giải quyết vấn đề.
Nguyên tắc làm việc
Máy nạo váng lướt váng trên bề mặt chất lỏng từ trung tâm của bể bơi đến ngoại vi của bể bơi và thu thập nó trong khu vực nạo xỉ kiểu bản lề.Váng được thu gom sẽ di chuyển xung quanh hồ bơi bằng máy chủ đến gầu hớt, và được nạo sang gầu hớt qua bản lề của máy xúc xỉ và thải ra ngoài hồ.
Thành phần sản phẩm

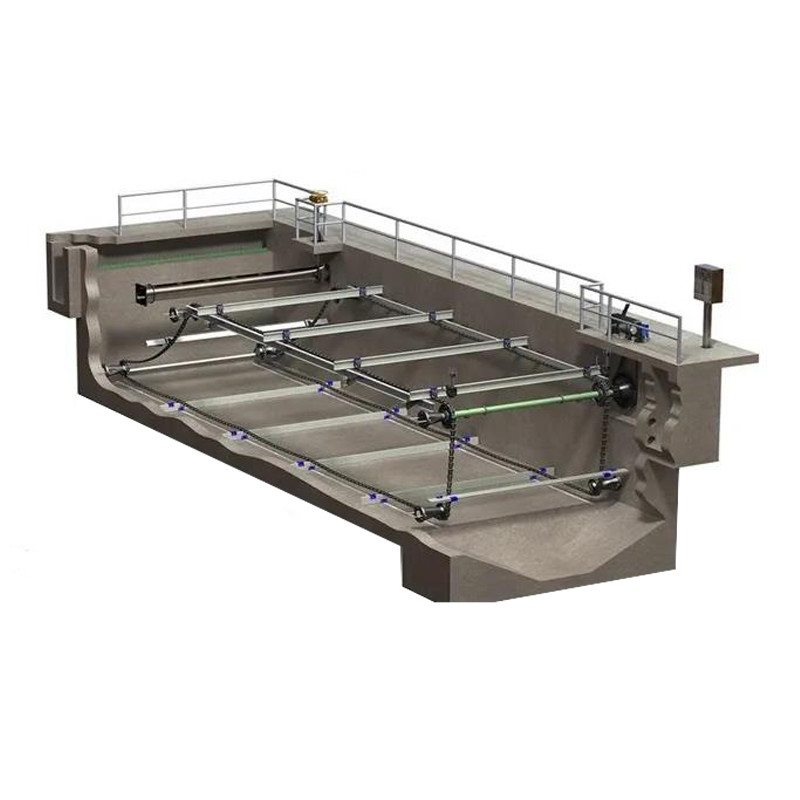

Máy nạo bùn dạng tấm xích chủ yếu bao gồm cơ cấu truyền động, dầm chính, giá đỡ quay trung tâm, xi lanh dẫn hướng, hệ thống nạo bùn, gầu xỉ và cơ cấu xả, máy nạo xỉ có khớp nối, tấm hớt xỉ, gầu hớt xỉ, tấm cạnh hình tam giác đầu ra nước , vách ngăn váng, hộp điều khiển và các thành phần khác.
Tham số
| Số mô hình / Thông số | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Đường kính bể bơi Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Độ sâu bể bơi sâu H (m) | 3,5 ～ 4,5 (Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên hồ bơi H2 (m) | 3.0 ～ 4.0 (Theo yêu cầu của người dùng) | |||||||||
| Tốc độ xung quanh dòng v (m ／ min) | 2.0 ~ 3.0 | |||||||||
| Kích thước bánh xe đi bộ (mm) | Φ400x120 | Φ120x450 | ||||||||
| công suất của động cơ N (KW) | 0,37 | 0,55 | 0,75 | |||||||
| kích thước cài đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| L | Theo yêu cầu của người dùng | |||||||||
| Áp suất xung quanh bánh xe P1 (KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của nền tảng trung tâm P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm của tải trọng tâm P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
