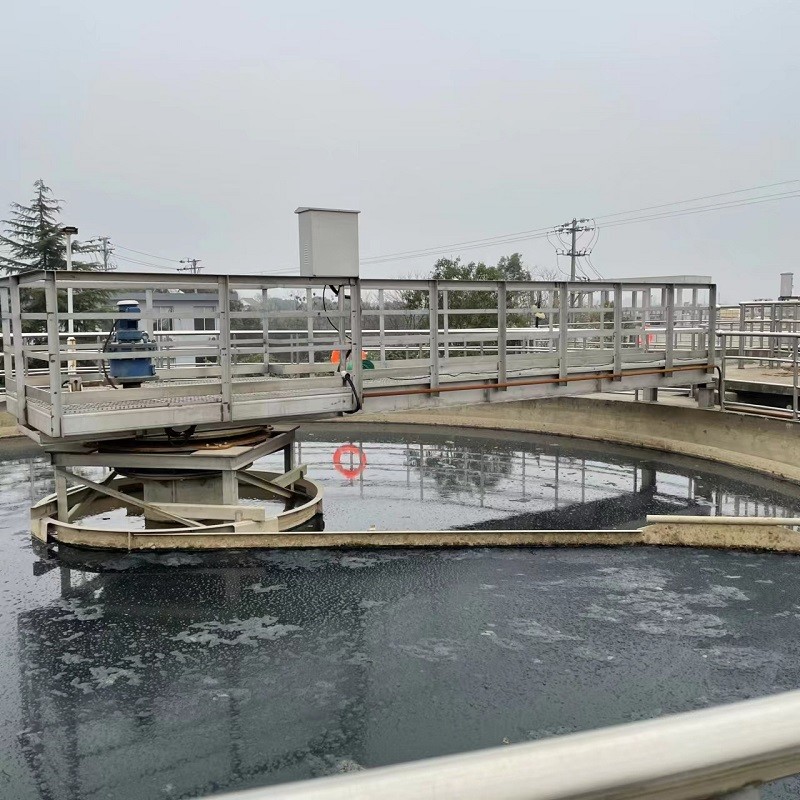

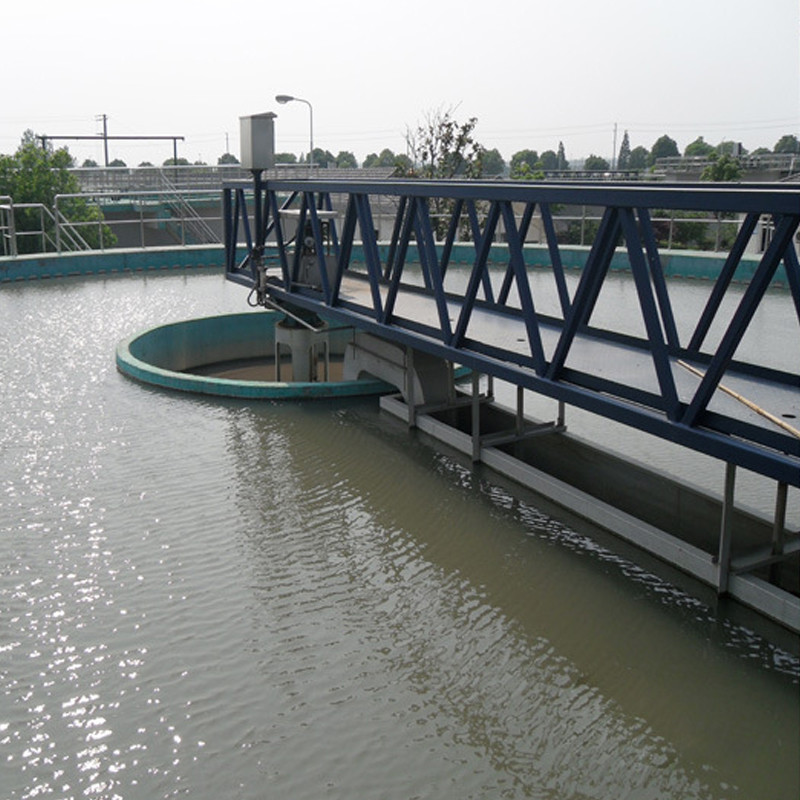

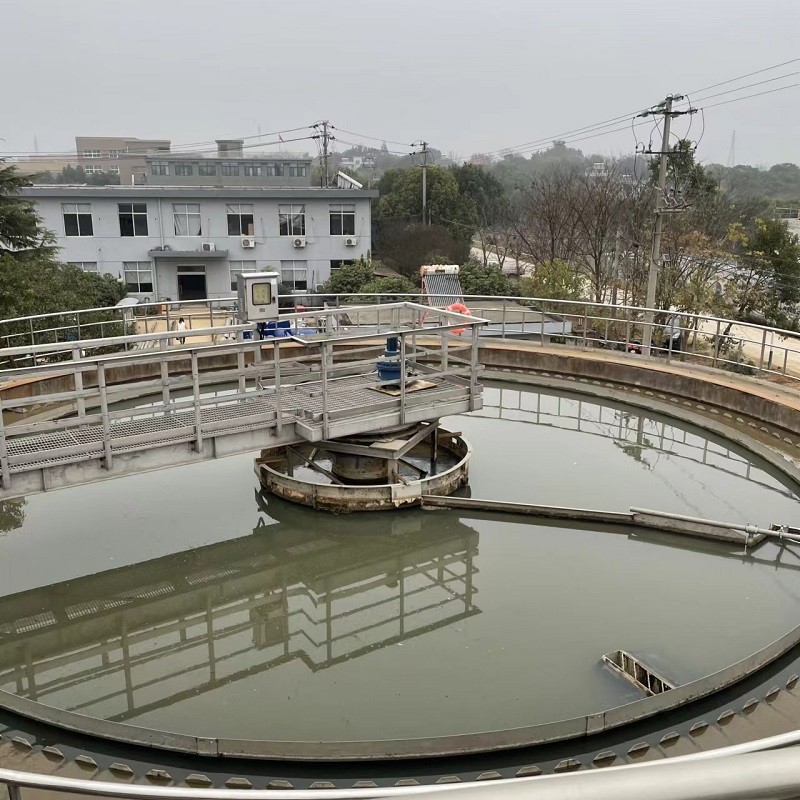

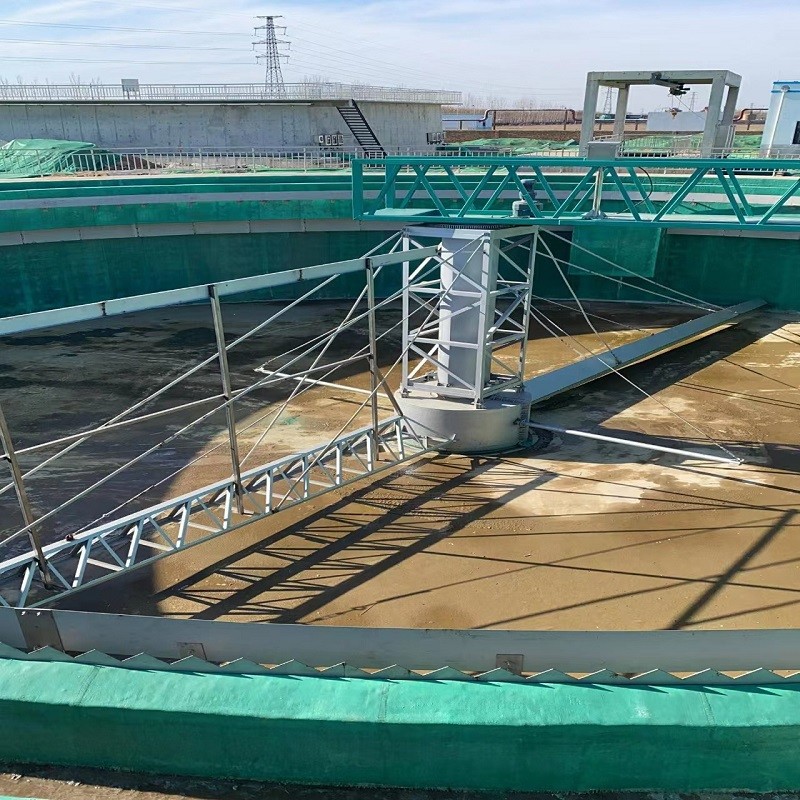

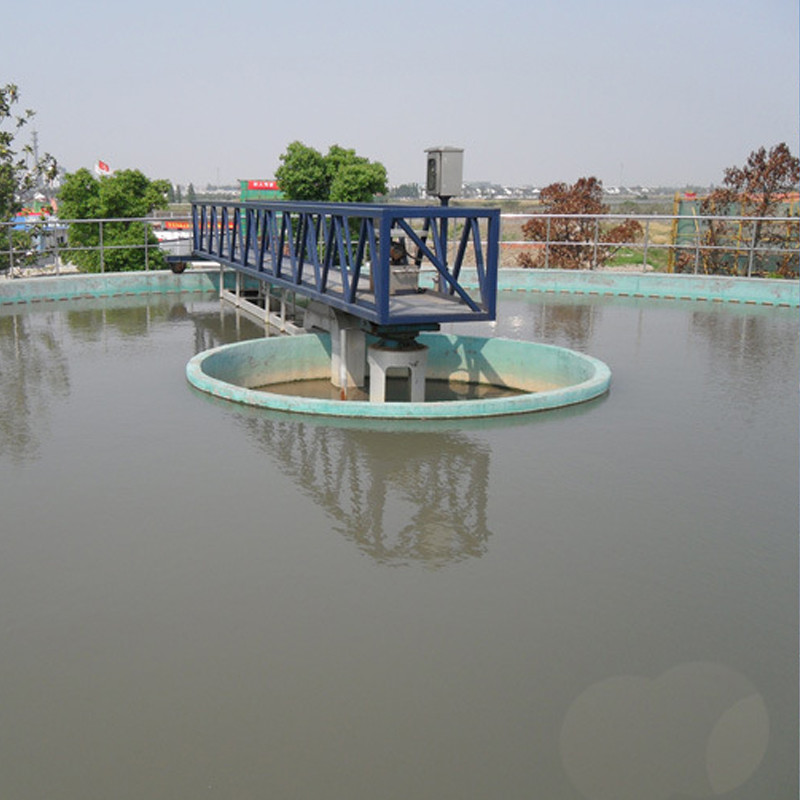

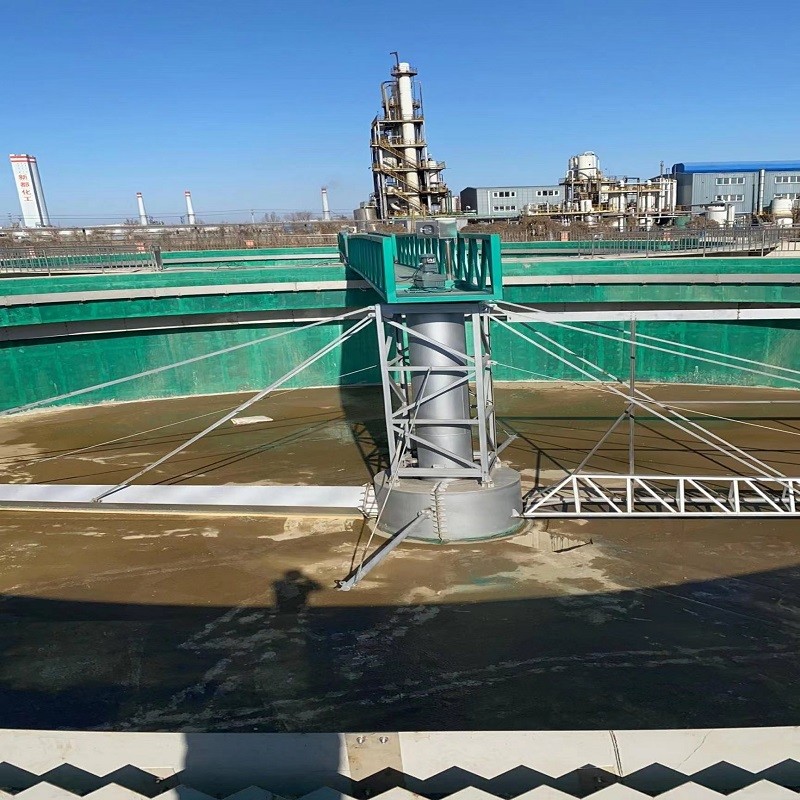

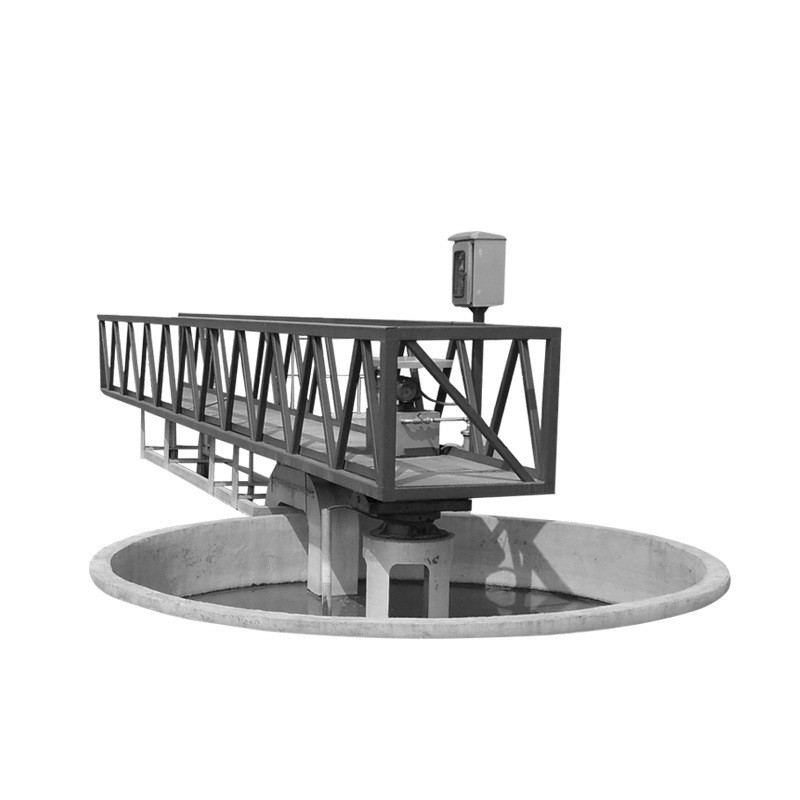

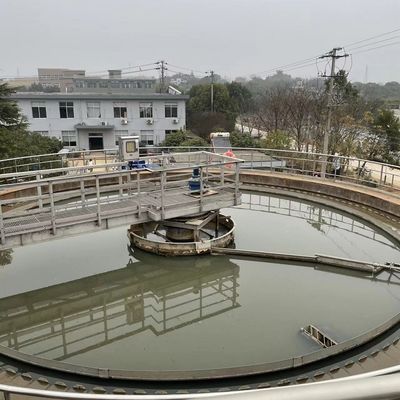

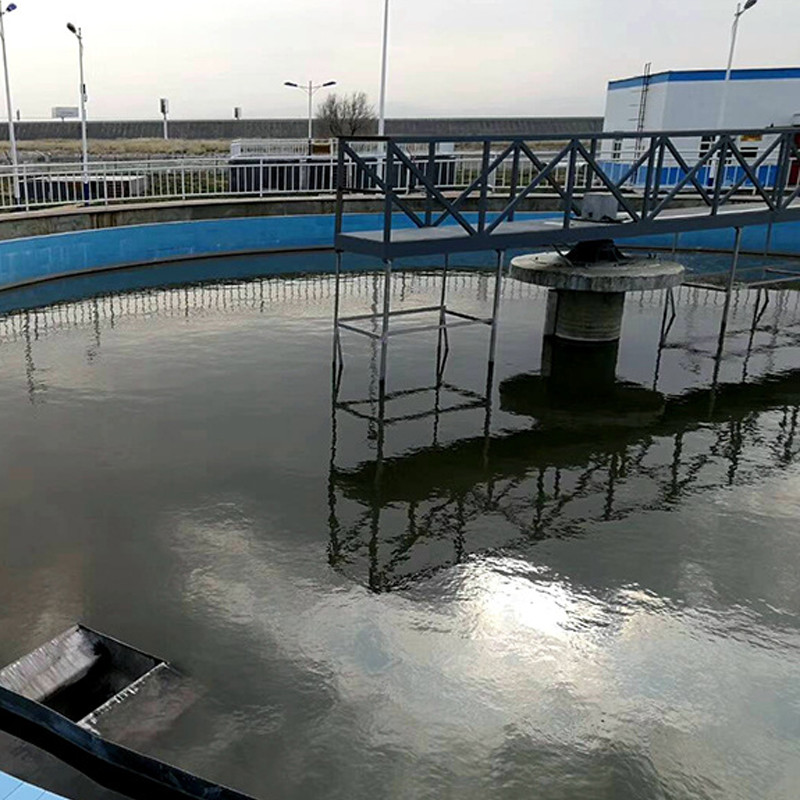

Nhà sản xuất máy nạo bùn nửa cầu ngoại vi bằng thép không gỉ thiết bị xử lý bùn bể lắng
Toàn bộ máy chủ yếu bao gồm một nửa (toàn bộ) cầu, thiết bị dẫn động, hỗ trợ quay trung tâm, cánh tay di chuyển, máy gạt bùn, thiết bị hớt bọt, đập nước và các kết cấu thép khác.Thiết bị được sử dụng rộng rãi để nạo và loại bỏ bùn từ các bể lắng dòng hướng tâm quy mô lớn và vừa.Cấu trúc là bốt trung tâm, đường truyền ngoại vi và thiết bị loại bỏ cặn bã.
Đồng thời, thiết bị còn là thiết bị xả cặn lý tưởng với hiệu quả tiết kiệm năng lượng vượt trội và thuận tiện trong việc bảo trì hàng ngày.
Nguyên tắc làm việc
Máy vét bùn ổ đĩa ngoại vi nửa cầu: nước thải chảy ra đồng đều từ đường ống đầu vào ở trung tâm của hồ bơi ra ngoại vi theo hướng xuyên tâm sau khi khuếch tán qua xi lanh dẫn dòng.Bùn lơ lửng được lắng xuống đáy bể sau khi lắng cặn.Phần nổi phía trên được xả ra khỏi bể qua tấm đập tràn, và bùn được cạo từ ngoại vi của bể đến bể chứa bùn trung tâm thông qua tấm gạt.Bùn được thải ra khỏi hồ bơi qua đường ống xả bùn tùy thuộc vào áp lực nước trong hồ bơi.
Tính năng sản phẩm
1. Công suất xử lý lớn có thể tiết kiệm không gian sàn.
2. Thiết bị chỉ cần một động cơ, giúp tiết kiệm năng lượng và điện năng tiêu thụ.
3. Nồng độ bùn có thể được cạo cao và hiệu quả xả bùn tốt.
4. Máy cạp có cấu trúc đơn giản, hoạt động an toàn và đáng tin cậy và bảo trì thuận tiện.
5. Khả năng thích ứng tốt, dễ dàng nhận ra điều khiển hoàn toàn tự động.
Mô tả đơn hàng
1. Vui lòng cho biết khi nào cần có thiết bị hớt bọt, tấm chắn nước đầu ra, vách ngăn váng và bể chứa đầu ra;
2. Nêu các yêu cầu về vật liệu thiết bị, chống ăn mòn, động cơ và bộ giảm tốc;
3. Khi đặt hàng, vui lòng cung cấp bản vẽ quy trình xây dựng dân dụng của hồ bơi và cho biết kích thước chi tiết.
Tham số
| Số mô hình / Thông số | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Đường kính bể bơi Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Độ sâu bể bơi sâu H (m) | 3,5 ～ 4,5 (Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên hồ bơi H2 (m) | 3.0 ～ 4.0 (Theo yêu cầu của người dùng) | |||||||||
| Tốc độ xung quanh dòng v (m ／ min) | 2.0 ~ 3.0 | |||||||||
| Kích thước bánh xe đi bộ (mm) | Φ400x120 | Φ120x450 | ||||||||
| công suất của động cơ N (KW) | 0,37 | 0,55 | 0,75 | |||||||
| kích thước cài đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| L | Theo yêu cầu của người dùng | |||||||||
| Áp suất xung quanh bánh xe P1 (KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của nền tảng trung tâm P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm của tải trọng tâm P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
