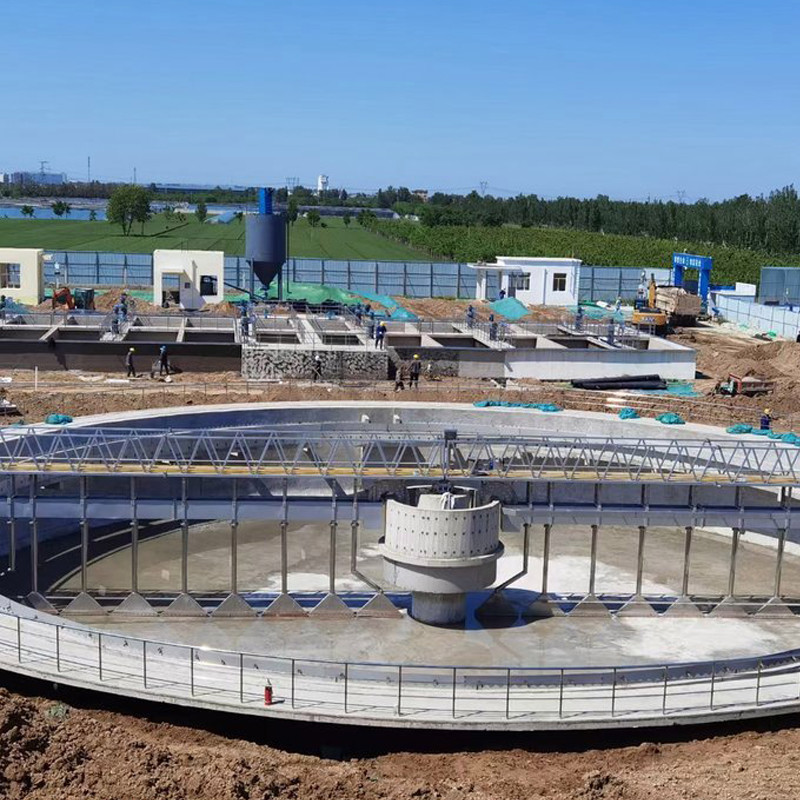

Nhà máy xử lý nước thải đô thị treo bằng thép không gỉ ổ đĩa bùn trung tâm
Cạo bùn lơ lửng truyền động trung tâm chủ yếu được sử dụng trong bể cô đặc bùn tròn của nhà máy xử lý nước thải để cạo bùn lắng dưới đáy bể vào bể chứa bùn để hồi lưu hoặc làm đặc bùn và khử nước, và hớt váng trên bể bề mặt của phễu cặn bã, được thải ra khỏi bể thông qua phễu cặn bã để xử lý tiếp.
nguyên tắc làm việc

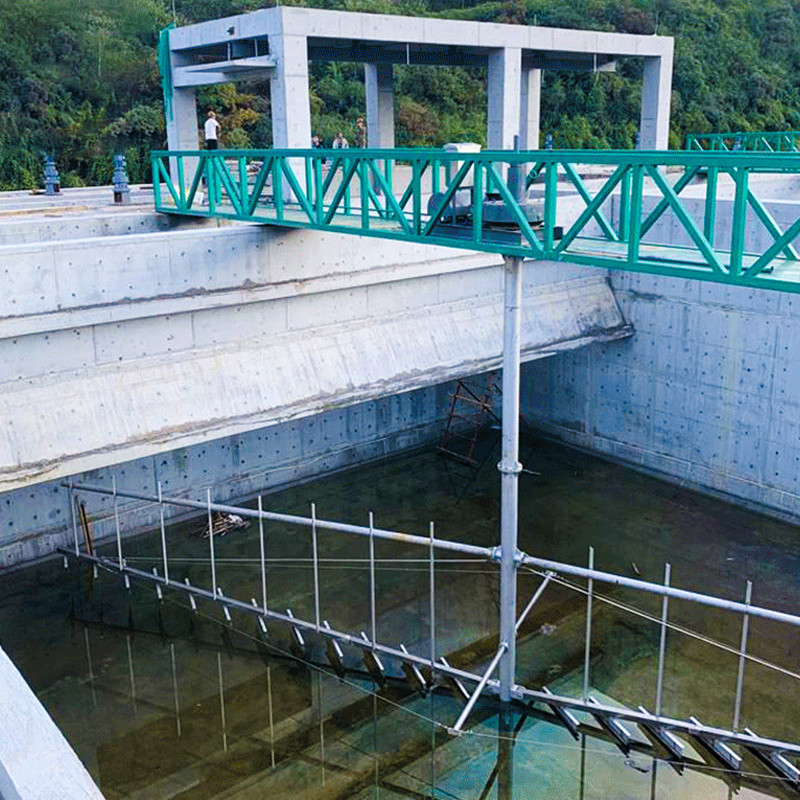

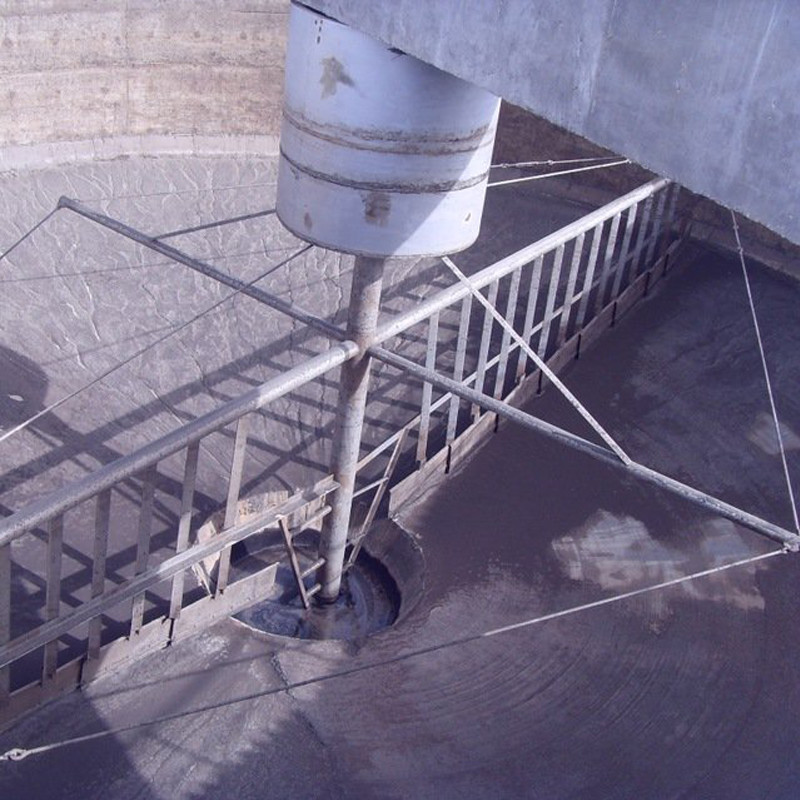

Được điều khiển bởi bộ nguồn, máy cạo bùn điều khiển khung máy cạo lơ lửng quay và cạo bùn lắng ở đáy bể đến bể chứa bùn trung tâm thông qua máy cạo.Để cải thiện hiệu quả cô đặc bùn, cánh tay gạt đẩy thanh lưới cô đặc để khuấy từ từ.Khi đi qua bùn, nó cung cấp một lối đi cho nước thải thoát ra khỏi bùn.
Tính năng sản phẩm

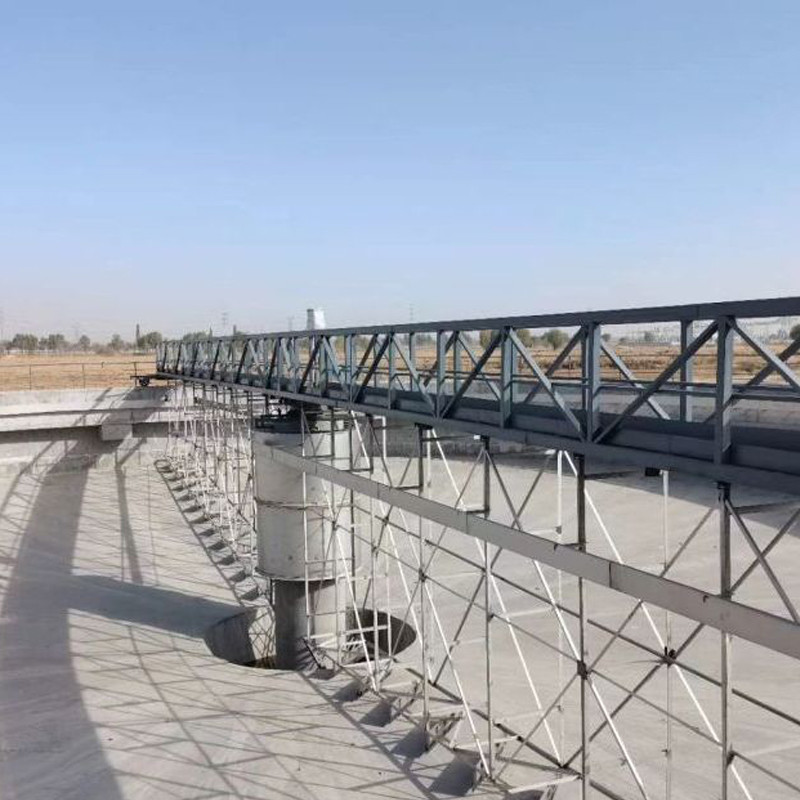

1. Cấu trúc đơn giản và trọng lượng nhẹ;Khi cấu trúc giàn được thông qua, trọng lượng của cơ chế giảm đi rất nhiều so với cơ chế truyền thống.
2. Bảo trì đơn giản, thuận tiện và chi phí vận hành thấp.
3. Cơ chế truyền động mới sử dụng bộ giảm tốc hành tinh, dễ lắp đặt, cấu trúc đơn giản và nhỏ gọn và hiệu quả cao.
4. Tất cả các bộ phận điện đều là loại ngoài trời, an toàn và đáng tin cậy, có thể điều khiển ngẫu nhiên và từ xa.
5. Nó có thể được sản xuất theo kích thước cụ thể của người dùng và các bộ phận tiếp xúc với nước cũng có thể được làm bằng thép không gỉ.
Trộn sản phẩm

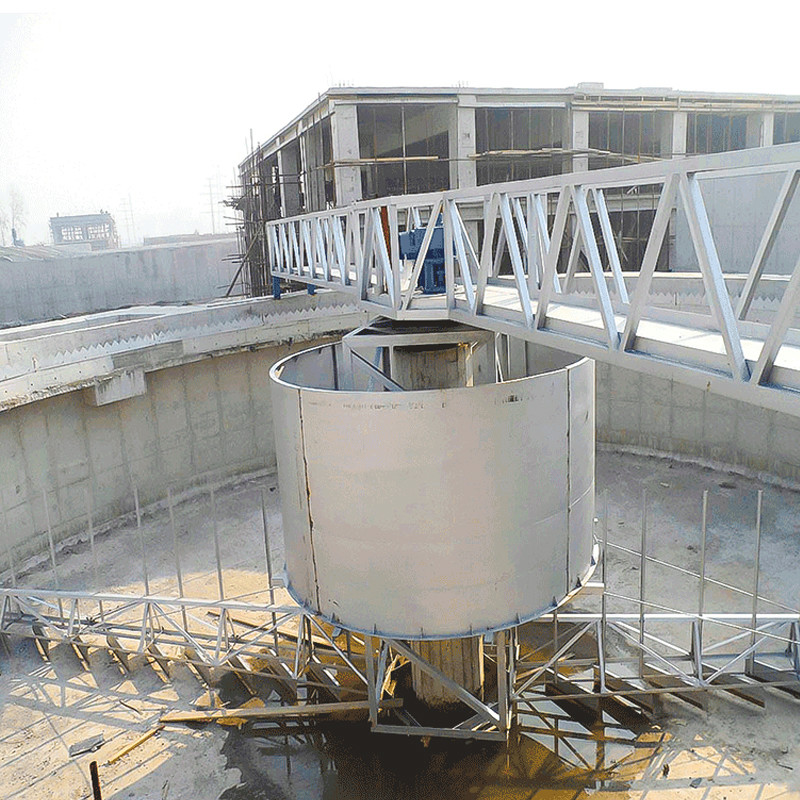

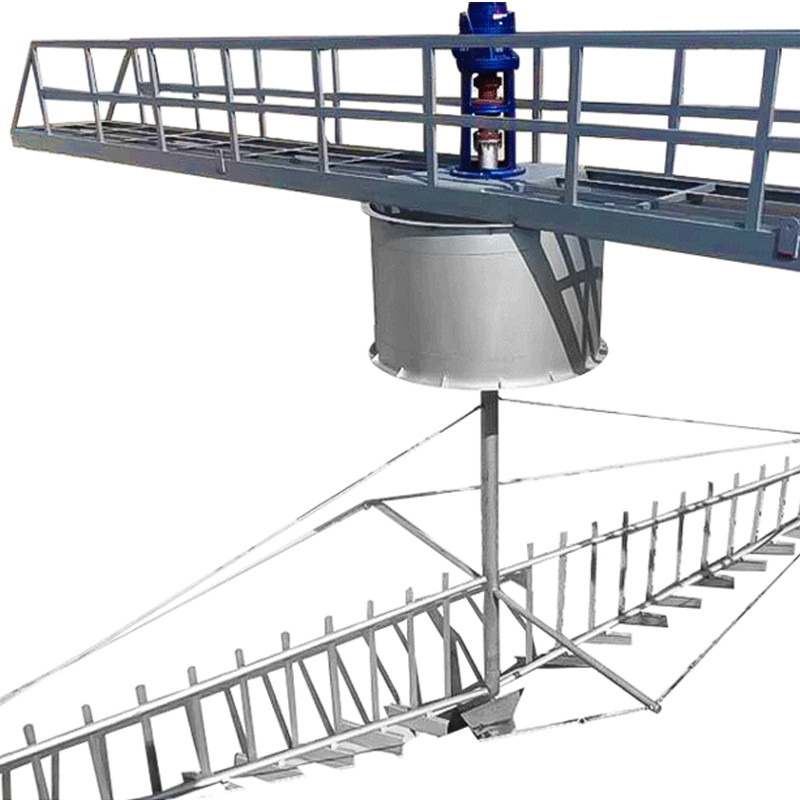

Chất làm đặc hệ thống treo truyền động trung tâm chủ yếu bao gồm cầu làm việc, máy cạo nhỏ, xi lanh ổn định dòng chảy, giàn cào bùn, thiết bị tràn, giá đỡ trung tâm, cơ cấu lái, máy cạo cặn, bảng cạo bùn, hộp điện, v.v.
Thông số sản phẩm
|
Tham số / mô hình Chiều rộng hồ bơiΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Độ sâu vực sâu H(m) | 3.5～4.5(Theo yêu cầu của người dùng) | |||||||||
| Độ sâu nước bên bể bơi H2(m) | 3.0～4.0(Theo yêu cầu của người dùng) | |||||||||
| Xung quanh tốc độ dòng V(m／min) | 1,8~2,2 | |||||||||
| Kích thước bánh xe đi bộ (mm) | 400x120 | 420x150 | ||||||||
| Công suất động cơ N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Kích thước lắp đặt (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Theo yêu cầu của người dùng | |||||||||
| H3 | Theo yêu cầu của người dùng | |||||||||
| l | Theo yêu cầu của người dùng | |||||||||
| Áp suất quanh bánh xe P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Tải trọng thẳng đứng của bệ trung tâm P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Tải trọng tâm Tải trọng tâm P3(KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
