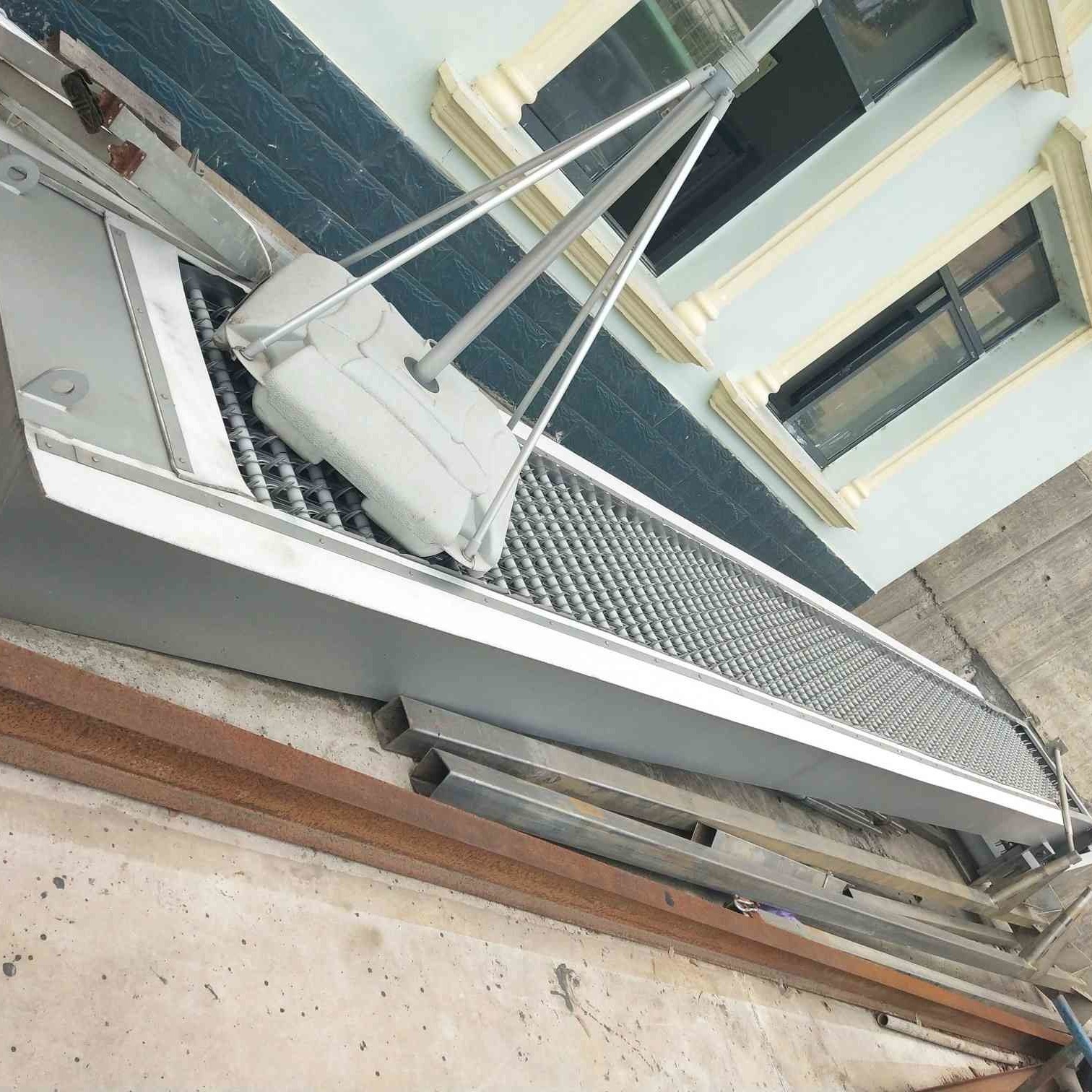

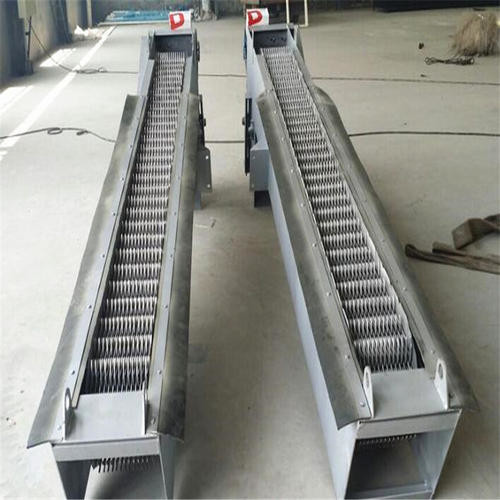

Loại CF Xử lý nước Máy phân tách rắn-lỏng kiểu quay Cơ khí Thanh màn hình Công nghiệp xử lý nước
Tom lược
Tọa lạc tại Nghi Hưng, một thành phố tiên tiến và xinh đẹp của tỉnh Giang Tô, Trung Quốc, Longdai Co., Ltd là nhà cung cấp thiết bị xử lý của ngành hóa dầu chuyên xử lý môi trường và tích hợp nghiên cứu và phát triển độc lập, thiết kế, ký hợp đồng chung, sản xuất thiết bị bảo vệ môi trường, và liên quan Sự cung cấp vật liệu.
Ứng dụng
Thiết bị tách rắn-lỏng kiểu quay CF, đây là thiết bị tách rắn-lỏng xử lý nước tiên tiến, được sử dụng chủ yếu trong các nhà máy xử lý nước thải đô thị, tiền xử lý nước thải khu dân cư, trạm bơm nước thải / mưa đô thị, nhà máy nước và nước làm mát trong các nhà máy điện, vv Tại đầu vào nước, thiết bị cũng được sử dụng rộng rãi trong các dự án xử lý nước trong các ngành công nghiệp khác nhau như dệt, in và nhuộm, thực phẩm, thủy sản, sản xuất giấy, nấu rượu, giết mổ, thuộc da, v.v. Nó là một chất rắn lý tưởng- thiết bị tách chất lỏng trong công nghiệp xử lý nước.
Cấu trúc và nguyên lý làm việc
Thiết bị sử dụng kiểu quay.Các răng cào hình lưỡi cày có hình dạng đặc biệt được bố trí trên trục hoành theo một trình tự và số lượng lắp ráp nhất định để tạo thành chuỗi răng cào.Theo dòng chảy của nước, nó được lắp ráp thành các khe hở khác nhau và lắp vào trạm bơm hoặc Tại cửa vào hệ thống xử lý nước, khi thiết bị truyền động dẫn động xích cào chuyển động từ dưới lên trên, các tạp chất trong nước được được móc bởi xích cào, và chất lỏng chảy qua khe hở thanh.Sau khi thiết bị quay đến đỉnh trên, chuỗi cào thay đổi Hướng chạy là chuyển động từ trên xuống dưới.Vật liệu sẽ rơi ra khỏi răng cào bởi trọng lượng của chính nó.Khi các răng cào quay từ mặt ngược xuống đáy của thiết bị, chúng sẽ bắt đầu một hoạt động liên tục chuyển động qua lại khác để liên tục loại bỏ các mảnh vụn ra khỏi nước.Để đạt được mục đích tách rắn - lỏng.
Thông số
| ModelNumber / Parameters | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Chiều rộng thiết bị B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Chiều rộng kênh B1 (mm) | B + 100 | ||||||||||||||
| Chiều rộng cổng hiệu dụng B2 (mm) | B-157 | ||||||||||||||
| Khoảng cách bu lông móng B3 (mm) | B + 200 | ||||||||||||||
| Tổng chiều rộng thiết bị B4 (mm) | B + 350 | ||||||||||||||
|
Cào răng khe hở b (mm) |
t = 100 | 1≤b≤10 | |||||||||||||
| t = 150 | 10 <b≤50 | ||||||||||||||
| Góc lắp đặt α (°) | 60 ~ 85 | ||||||||||||||
| Độ sâu kênh H (mm) | 800 ~ 12000 | ||||||||||||||
| Chuyển sang chiều cao bệ H1 (mm) | 600 ~ 1200 | ||||||||||||||
| Tổng chiều cao thiết bị H2 (mm) | H + H1 + 1500 | ||||||||||||||
|
Chiều cao khung hộp phía sau H3 (đệ) |
t = 100 | ≈1000 | |||||||||||||
| t = 150 | ~ 1100 | ||||||||||||||
|
Tốc độ chạy răng cào v (m ／ phút) |
≈2,1 | ||||||||||||||
| công suất của động cơ N (kW) | 0,55 ~ 1,1 | 0,75 ~ 1,5 | 1,1 ~ 2,2 | 1,5 ~ 3,0 | |||||||||||
| mất đầu (mm) | ≤20 (Không bị tắc nghẽn) | ||||||||||||||
| Tải trọng công trình dân dụng | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | số 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2.0 | |||||||||||||
| ModelNumber / Parameters | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Độ sâu mực nước trước cổng H3 (m) | 1,0 | ||||||||||||
|
Cầu vượt - tốc độ dòng chảy cửa V ＇(m / s) |
0,8 | ||||||||||||
|
Khoảng thời gian b (mm) |
1 |
Nước tràn Lưu lượng dòng chảy Q (m3 / s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Những đặc điểm chính
1. Thiết bị truyền động được truyền động trực tiếp bằng bánh răng xyclôit hoặc động cơ giảm tốc bánh răng xoắn, có đặc điểm là tiếng ồn thấp, kết cấu nhỏ gọn và hoạt động ổn định.
2. Khung là một cấu trúc khung không thể tách rời, có độ cứng vững, dễ dàng lắp đặt và ít công việc bảo trì hàng ngày.
3. Có hai thông số kỹ thuật của răng cào, bước răng của răng cào t = 150mm và bước răng của răng cào t = 100mm.
4. Thiết bị dễ vận hành và hoạt động của thiết bị có thể được điều khiển trực tiếp tại chỗ / từ xa.
5. Để ngăn ngừa quá tải ngẫu nhiên, nó được trang bị chốt cắt cơ khí và bảo vệ trọng lượng tích lũy quá dòng để làm cho thiết bị hoạt động an toàn và đáng tin cậy.
6. Khi thiết bị rộng 1500mm, để đảm bảo sức mạnh tổng thể của thiết bị, chế độ kết nối song song sẽ được áp dụng.
Đóng gói và giao hàng
1. Đóng gói chống thấm nước với tiêu chuẩn xuất khẩu quốc tế bằng container 20ft, 40ft, 40hp.Phụ kiện thiết bị, động cơ điện và tủ điện sẽ được đóng gói trong Hộp gỗ hoặc Hộp sắt.Các thiết bị khác sẽ được đóng gói bằng Vải nhựa sọc màu.
2. Kích thước toàn bộ máy móc của nhà máy lớn như bình thường, vì vậy chúng tôi sẽ sử dụng vải chống thấm để đóng gói tất cả chúng.Động cơ, hộp số hoặc các bộ phận dễ bị hư hỏng khác, chúng tôi sẽ đưa chúng vào hộp.Chúng tôi có một bộ phận vận chuyển chuyên nghiệp, họ sẽ cố gắng hết sức để tiết kiệm số lượng container của bạn.
Câu hỏi thường gặp:
Q: Bạn có cung cấp dịch vụ sau bán hàng không?
A: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Phụ tùng, Dịch vụ sửa chữa bảo trì hiện trường
Q: Bao lâu là bảo hành của bạn?
A: 2 Năm Sau Khi Hàng Về.Trong thời gian này, miễn là nó không phải là hư hỏng do con người tạo ra, chúng tôi sẽ gửi miễn phí các bộ phận bị hư hỏng.
Q: Còn về thời gian sản xuất của bạn? Bạn cung cấp loại phương tiện di chuyển nào?
A: Trong vòng 30 ngày kể từ ngày trả trước.Hàng không, Đất và Biển.
Q: Bạn chấp nhận hình thức thanh toán nào?
A: T / T, L / C, Paypal, Tiền mặt, D / P, D / A, Unionpay
