Máy thổi khí loại SLC của Trung Quốc Thiết bị đổ bộ Dòng chảy quay Máy loại bỏ cát Thiết bị xử lý nước lý tưởng
Giới thiệu
Kết cấu nhỏ gọn, diện tích sàn nhỏ, đầu tư thiết bị thấp;
Hiệu suất truyền động và hao mòn cơ khí nhỏ, ít hỏng hóc thiết bị, tiết kiệm năng lượng, quản lý vận hành và bảo dưỡng thuận tiện;
Hiệu quả lắng cát tốt, đặc biệt trong việc loại bỏ cát, sỏi vô cơ trong nguồn nước;
Vật liệu chống ăn mòn có thể được sử dụng theo chất lượng nước, và thiết bị có độ bền cao;
Bố cục quy trình linh hoạt và thuận tiện, dễ dàng kết hợp và điều chỉnh phù hợp với nhu cầu xây dựng phân khúc trong các giai đoạn khác nhau của dự án
| ModelNumber / Parameters | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| Đường kính bể bơi Φ (mm) | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| Công suất xử lý Q (m3 ／ h) | 720 | 1080 | 1980 | 3170 | 4750 | 6300 | 7200 | ||
| Tấm ngăn cách | Đường kính cánh quạt Φ1 (mm) | 1000 | 1500 | ||||||
|
Tốc độ quay của cánh quạt v (r ／ phút) |
12 ~ 20 | ||||||||
| Công suất của động cơ N (KW) | 1.1 | 1,5 | |||||||
|
鼓风机 泵 |
Lượng không khí Q1 (m3 ／ phút) |
1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2,01 | 2,01 | |
| lực ép gió P1 (Kpa) | 39,2 | 39,2 | 44.1 | 53,9 | 53,9 | 58.8 | 58.8 | ||
| Tỷ lệ công việc N1 (KW) | 2,2 | 3.0 | 4.0 | ||||||
| Tốc độ dòng chảy Q2 (m3 ／ min) | 25 | 30 | 40 | ||||||
| nâng h (m) | 2 ~ 3 | ||||||||
| Công suất N2 (KWk) | 2,2 | 3.0 | 4.0 | ||||||
|
Kích thước cài đặt (đệ) |
A | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | |
| B | 1000 | 1500 | |||||||
| C | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| D | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 | ||
| E | 300 | 400 | |||||||
| F | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| G | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||
| J | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| K | 1000 | ||||||||
| L | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 | ||
| Tải trọng tập trung của cầu công tác P (KN) | 30 | ||||||||
| Mô-men xoắn hoạt động tối đaM (Nm) | 850 | 1195 | |||||||
Cấu trúc và nguyên lý làm việc

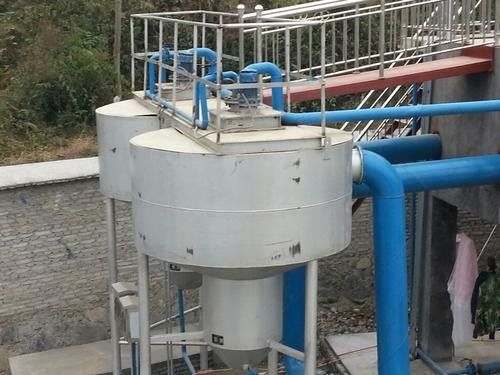

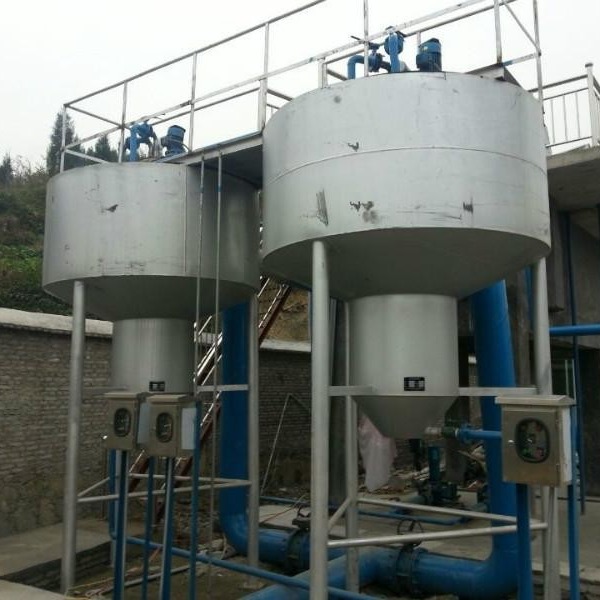

Buồng sạn xyclon sử dụng một bể tròn có đáy hình nón với bộ tách cánh khuấy trong bể.Dòng chảy tiếp tuyến của nước thải từ bể được quay 270. Sau đó (theo chiều kim đồng hồ từ góc nhìn từ trên xuống), nó được xả ra khỏi kênh xả, sử dụng một tốc độ dòng chảy nhất định của nước đầu vào làm sức mạnh và di chuyển theo phương tiếp tuyến dọc theo bên trong thành của buồng chứa sạn tròn để tạo thành dòng chảy xoáy.Đồng thời, nó được khuấy trộn bởi các cánh quạt để làm cho chất lỏng xoáy và chảy vào nhau.Dòng xoáy trục đẩy nhanh quá trình lắng các hạt cát trong nước thải và tách các chất hữu cơ và hạt cát trong nước một cách hiệu quả.Đồng thời, nó cũng sử dụng nguyên lý: tiết diện dòng nước càng gần tâm thì tốc độ dòng nước càng nhanh, và sự tăng hướng tâm của tốc độ dòng nước ở đáy để lắng cát ở đáy Chuyển lên trung tâm xô cát theo quỹ đạo xoắn ốc.Các chất hữu cơ tăng lên ở trung tâm của hồ bơi và được thải ra ngoài cùng với dòng nước thải.Cát dưới đáy được thiết bị nâng lên và đi vào thiết bị tách cát-nước để tách cát-nước, nước thải quay trở lại giếng sàng thanh.
Những đặc điểm chính
1. Hiệu quả khử cát của thiết bị này bị ảnh hưởng tối thiểu bởi sự thay đổi của lượng nước và có cấu trúc nhỏ gọn, vận hành và bảo trì thuận tiện, và tuổi thọ lâu dài.
2. Có hai cách nâng cát: nâng bằng khí và nâng bằng bơm.Hiệu quả xử lý khí nâng tương đối tốt và chi phí bơm nâng tương đối thấp.
3. Hiệu quả sử dụng tốt, và tỷ lệ loại bỏ các hạt trên 0,2mm lớn hơn 85%.
4. Đối với công suất xử lý Q <1080m3 / h, thân bể bơi có thể được làm bằng thép và QN 1080m3 / h nói chung là kết cấu bê tông.
5. Hệ thống sử dụng PLC để tự động điều khiển chu trình rửa cát và xả cát, an toàn và đáng tin cậy trong vận hành.
6. Thiết bị dễ vận hành và hoạt động của thiết bị có thể được điều khiển trực tiếp tại chỗ / từ xa.
Các thông số chính và biểu đồ kích thước cài đặt
Sơ đồ phác thảo và cài đặt
Đóng gói và giao hàng
1. Đóng gói chống thấm với tiêu chuẩn xuất khẩu quốc tế bằng container 20ft, 40ft, 40hp.Phụ kiện thiết bị, động cơ điện và tủ điện sẽ được đóng gói trong Hộp gỗ hoặc Hộp sắt.Các thiết bị khác sẽ được đóng gói bằng Vải nhựa sọc màu.
2. Kích thước toàn bộ máy móc của nhà máy lớn như bình thường, vì vậy chúng tôi sẽ sử dụng vải chống thấm để đóng gói tất cả chúng.Động cơ, hộp số hoặc các bộ phận dễ bị hư hỏng khác, chúng tôi sẽ đưa chúng vào hộp.Chúng tôi có một bộ phận vận chuyển chuyên nghiệp, họ sẽ cố gắng hết sức để tiết kiệm số lượng container của bạn.
Tại sao chọn chúng tôi?
1. Longdai Có nhiều hơn 10 năm kinh nghiệm xử lý nước thải và bùn thải.
2. Chúng tôi giới thiệu tiếng Đức công nghệ, do đó sản phẩm của chúng tôi là nhiều tốt hơn các nhà sản xuất Trung Quốc khác.
3. Chúng tôi chỉ sử dụng các bộ phận tốt nhất từ nhà cung cấp tốt nhất.
4. Chúng tôi có trung tâm R & D của riêng chúng tôi và hệ thống sản xuất hoàn chỉnh.
Về chúng tôi
Tọa lạc tại Nghi Hưng, một thành phố tiên tiến và xinh đẹp của tỉnh Giang Tô, Trung Quốc, Longdai Co., Ltd là nhà cung cấp thiết bị xử lý của ngành công nghiệp hóa dầu chuyên về xử lý môi trường và tích hợp nghiên cứu và phát triển độc lập, thiết kế, hợp đồng chung, sản xuất thiết bị bảo vệ môi trường và liên quan Sự cung cấp vật liệu.
Các sản phẩm chính bao gồm màn hình thanh cơ học, thiết bị tuyển nổi không khí, thiết bị định lượng, máy nạo bùn, tháp giải nhiệt, bình gạn, thiết bị tẩy dầu mỡ hóa học, màn hình thủy lực, bộ tách nước cát, bộ lọc, băng tải, chất làm đặc, bộ lọc sinh học, nước làm mềm, thiết bị xử lý nước thải chôn lấp , Vân vân.
