Thùng rác phong cách ZG Giữ màn hình thanh xử lý nước thải công nghiệp cơ khí không gỉ
Đối với khách hàng của chúng tôi:
Các sản phẩm chính bao gồm màn hình thanh cơ học, thiết bị tuyển nổi không khí, thiết bị định lượng, máy nạo bùn, tháp giải nhiệt, bình gạn, thiết bị tẩy dầu mỡ hóa học, màn hình thủy lực, bộ tách nước cát, bộ lọc, băng tải, chất làm đặc, bộ lọc sinh học, nước làm mềm, thiết bị xử lý nước thải chôn lấp , Vân vân.
Các thông số chính và biểu đồ kích thước cài đặt
| Kiểu | ZG600 | ZG780 | ZG1000 | ZG1200 | ZG1400 | ZG1600 | ZG1800 | ZG2000 | ZG2200 | ZG2400 | ZG2600 | ZG3000 |
| Khoảng cách = 6mm | 53 | 130 | 200 | 300 | 419 | 630 | 850 | |||||
| Khoảng cách = 10mm | 91 | 600 | 241 | 850 | 482 | 638 | 878 | 1061 | 1315 | 1750 | 2150 | 2750 |
| Đường kính trống (mm) | 600 | 780 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| Chiều rộng kênh (mm) | 620 | 820 | 1020 | 1220 | 1440 | 1640 | 1020 | 2040 | 2440 | 2400 | 2640 | 3040 |
Ứng dụng

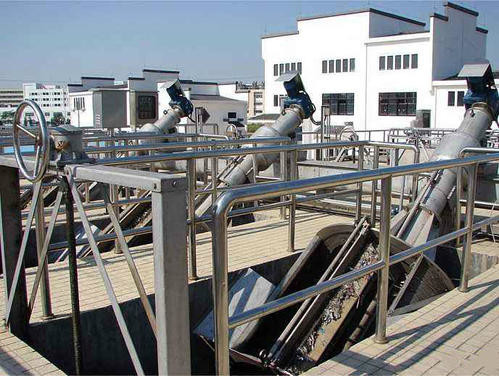

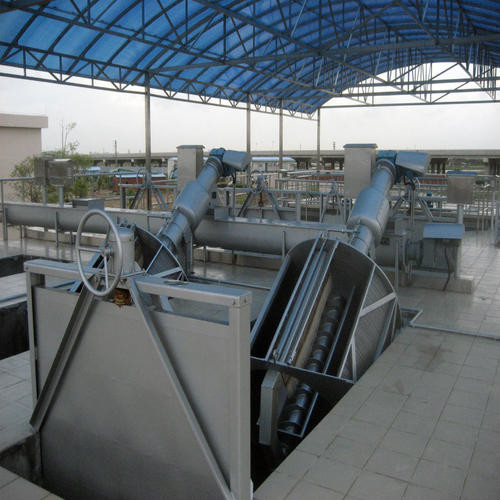

ZG là sản phẩm mới tích hợp 3 chức năng xử lý rác tinh, nâng và ép vít xỉ thanh.Thiết bị có thể được lắp đặt trong kênh hoặc trong thùng chứa.Máy này chủ yếu được sử dụng trong các dự án xử lý nước thải đô thị và xử lý nước thải công nghiệp để chặn chất rắn.
Cấu trúc và nguyên lý làm việc
Tấm thanh được làm thành rổ màn hình trống theo khe hở thanh.Nước đã qua xử lý chảy vào từ phía trước của lưới lọc, lọc qua thanh và chảy ra đầu ra của hồ bơi.Xỉ thanh bị giữ lại trên bề mặt thanh.Khi sự chênh lệch mực nước trong và ngoài thanh đạt đến một giá trị nhất định, Cào có răng quay lắp trên trục trung tâm quay để làm sạch cặn bẩn.Khi cào có răng làm sạch xỉ nhấc chất bẩn lên trên cùng của rổ, nó bắt đầu dỡ xỉ ra (xỉ có thể nằm dưới trọng lượng của bản thân sẽ được thải vào khe xỉ), và sau đó quay ngược lại 15 °, tấm răng làm sạch xỉ ở đầu rổ tự động gạt xỉ bám trên răng cào và thải vào khe chứa xỉ.Xỉ thanh được nâng lên bằng vít tải ở đáy máng, và được thải ra ngoài sau khi được ép và khử nước ở phần ép phía trên.
Những đặc điểm chính
Máy này bao gồm rổ thanh, thang máy trục vít, máy ép vít, cơ cấu cào răng, tấm làm sạch răng, khung đỡ, ống xả xỉ và các thành phần khác.Do công việc đặc biệt của nó, nó có các đặc điểm sau:
1. Thanh và dòng nước tạo thành 35. Góc, do sự hình thành của các vách ngăn, thậm chí có thể tách ra nhiều bụi bẩn có chiều dày nhỏ hơn khe hở của màn chắn thanh.
2. Màn hình thanh được trang bị thiết bị xả nước, thiết bị chặn cào và chức năng tự làm sạch.
3. Cấu trúc hình trụ làm tăng tốc độ dòng chảy của lưới tản nhiệt so với lưới tản nhiệt truyền thống, giảm tổn thất đầu và giảm mặt phẳng tích tụ phía trước lưới tản nhiệt.
4. Tất cả các bộ phận tiếp xúc với nước được làm bằng thép không gỉ, và được xử lý bằng cách ngâm và thụ động hóa.Trong tất cả nước thải dân dụng và nước công nghiệp, nó có tính năng chống ăn mòn mạnh và tuổi thọ cao.
5. Việc tích hợp đánh bắt, chuyển tải và xử lý nén thông qua màn hình thanh không chỉ tiết kiệm diện tích sàn mà còn giảm chi phí xử lý rác tiếp theo.
6. Hầu như không cần bảo dưỡng, không cần tiếp nhiên liệu vào điểm quay, và bộ phận truyền động có rất ít lần tiếp nhiên liệu.
| L (M) | 3 ~ 7 | 3,5-7 | 3,5-7 | 3,5-7 | 4 ~ 8 | 4,5-8 | 4,5-8 | 5〜9 | 5 ~ 9 | 5 ~ 9 | 5 ~ 9 | 5,5-9 |
| LÀ) | 2,6-6 | 2,6-6 | 3,2 〜6 | 3,2-6 | 4-7,2 | 4 ~ 7,2 | 4-7,2 | 4,5-9 | 4,5-9 | 4,5-9 | 4,5-9 | 5 ~ 9 |
| h (mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (mm) a — A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| b (mm) e = io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Tải P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Công suất động cơ (KW) | 1.1 | 1,5 | 2,2 | 3 |
||||||||
Sơ đồ phác thảo và cài đặt
Yêu cầu kỹ thuật
1. Chiều rộng kênh và độ sâu kênh phải bằng phẳng và dung sai kích thước phải ≤ 10mm.
2. Thiết bị được cố định bằng bu lông nở tại chỗ.
