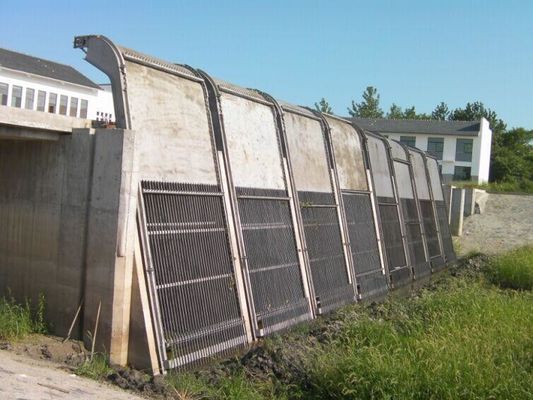

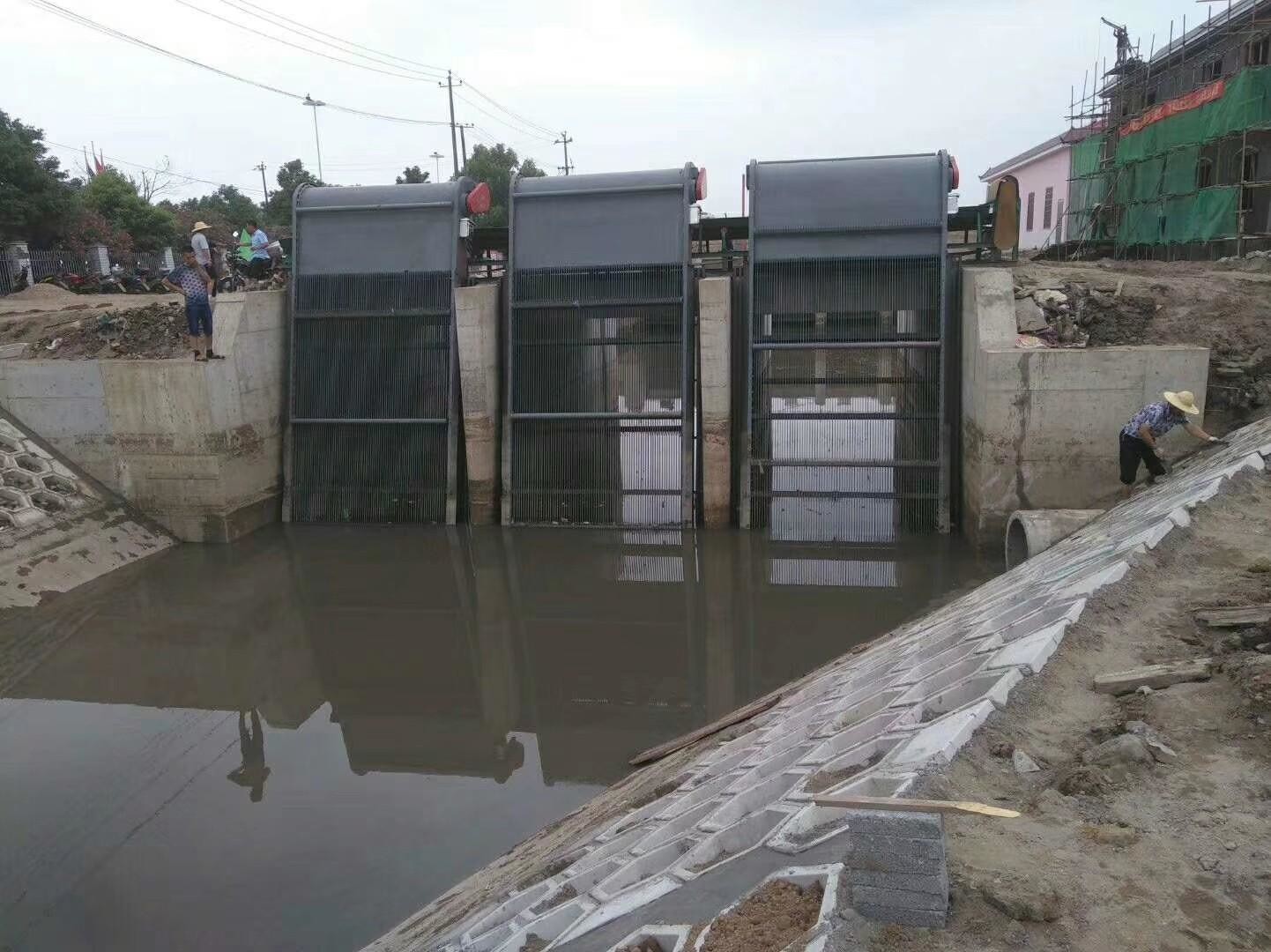

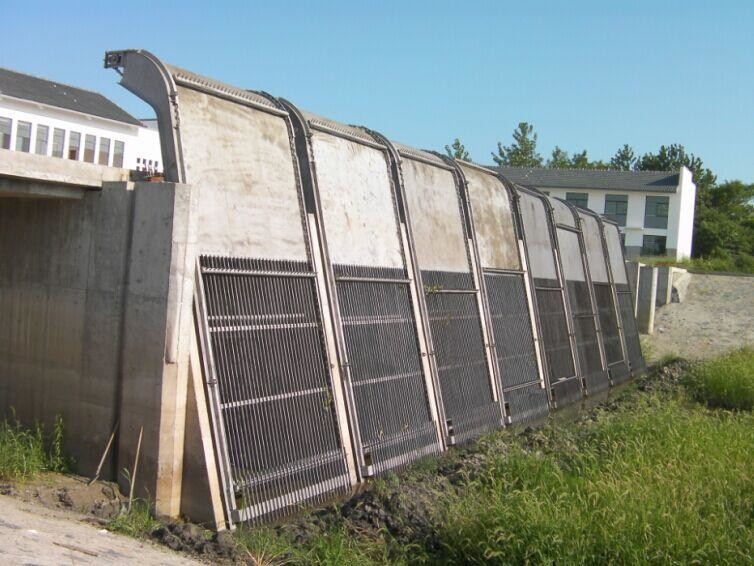

SL Phong cách Bảo tồn nước River Màn hình thanh cơ khí không gỉ được sử dụng cho sông trạm bơm
Đối với khách hàng của chúng tôi:
Chúng tôi không chuyên nghiệp trong việc làm đẹp hình ảnh, tất cả các hình ảnh của chúng tôi được thực hiện tại chỗ hoặc tại xưởng của chúng tôi.Chúng tôi tham gia sản xuất hầu hết các loại thiết bị xử lý nước thải.Bất kỳ câu hỏi, xin vui lòng liên hệ với chúng tôi.Cảm ơn.
Thông số
|
Tham số Kiểu |
SL-2500 |
| Chiều rộng thiết bị X (mm) | 2500 |
| Chiều rộng kênh (mm) | X + 100 |
| Chiều rộng thanh (mm) | X-140 |
| Khoảng trống của thanh (mm) | 40-150 |
| Góc cài đặt | 70-80 |
| Tốc độ (m / phút) | ≈3 |
| Công suất động cơ (kw) | 1,1-2,2 |
Ứng dụng
Nó chủ yếu được sử dụng cho các trạm bơm thoát nước, sông ngòi, cửa dẫn nước của các trạm bơm thủy lợi lớn với lưu lượng lớn để chặn các cặn rắn nổi lớn trong thủy vực đảm bảo dòng chảy thông suốt.
Cấu trúc và nguyên lý làm việc
Thiết bị sử dụng kiểu quay ngược và kiểu xích quay.Mặt lưới nước được cấu tạo bởi một tấm cào răng và một thanh cố định.Khi nước thải chảy qua, các mảnh vụn lớn hơn không gian thanh chặn lại, và răng cào của tấm cào có răng xuyên qua khe hở của thanh.Khi cơ cấu truyền động dẫn động xích kéo chuyển động quay, các răng cào sẽ đưa các mảnh vụn bị kẹt trên bề mặt lưới từ dưới lên trên đến cửa xả xỉ.Khi răng cào quay từ trên xuống, các mảnh vụn dựa vào trọng lực để tự di chuyển và rơi vào băng tải từ cổng xả, sau đó được vận chuyển hoặc tiếp tục xử lý.
Những đặc điểm chính
1. Thiết bị dẫn động được dẫn động trực tiếp bằng bánh răng xéc măng hoặc động cơ giảm tốc bánh răng xoắn, có đặc điểm là tiếng ồn thấp, kết cấu nhỏ gọn và hoạt động ổn định;
2. Răng cào thuộc loại đầu xiên, được hàn thành toàn bộ với trục nằm ngang, có thể vớt rác lớn, đồ lặt vặt;
3. Giá đỡ là một cấu trúc khung tích hợp, có độ cứng vững, dễ dàng lắp đặt và ít công việc bảo trì hàng ngày;
4. Thiết bị dễ vận hành và hoạt động của thiết bị có thể được điều khiển trực tiếp tại chỗ / từ xa;
5. Để ngăn ngừa quá tải ngẫu nhiên, nó được trang bị bảo vệ kép của chốt cắt cơ khí và quá dòng để làm cho thiết bị hoạt động an toàn và đáng tin cậy;
6. Một lưới tản nhiệt phụ được đặt ở phía dưới.Khi cào răng quay từ mặt sau của lưới tản nhiệt chính ra mặt trước, lưới tản nhiệt phụ sẽ tự động được gắn vào lưới tản nhiệt chính để ngăn dòng nước bị chập và chảy thành các mảnh vụn trôi nổi.
Biểu đồ lưu lượng nước
|
Thông số Kiểu |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Độ sâu nước gốc (m) | 3.0 | |||||||
| Tốc độ nước (m / s) | 1,0 | |||||||
| Khoảng trắng (mm) | 40 | Lưu lượng nước (m³ / s) | 5,66 | 6,87 | 8.06 | 8.26 | 10.46 | 11,66 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | 10,86 | 12.09 | ||
| 60 | 6.0 | 7,35 | 8,65 | 9,93 | 11,22 | 12,51 | ||
| 70 | 6.24 | 7,5 | 8,80 | 10.14 | 11.46 | 12,75 | ||
| 80 | 6,3 | 7.62 | 8,97 | 10,29 | 11,64 | 12,96 | ||
| 90 | 6,36 | 7.71 | 9,06 | 10,41 | 11,7 | 13.11 | ||
| 100 | 6,45 | 7.8 | 9,15 | 10,53 | 11,88 | 13,26 | ||
| 110 | 6,48 | 7.86 | 9.24 | 10,62 | 12 | 13,35 | ||
| 120 | 6,54 | 7.92 | 9.3 | 10,68 | 12.06 | 13.47 | ||
| 130 | 6,57 | 7,98 | 9.36 | 10,74 | 12,15 | 13,53 | ||
| 140 | 6.6 | 8,01 | 9.39 | 10,8 | 12,21 | 13,59 | ||
| 150 | 6,63 | 8.04 | 9,45 | 10,86 | 12,27 | 13,65 | ||
Sơ đồ phác thảo và cài đặt
1.Motor Mount 2.Take Rake 3.Rack 4.Bottom Trash Rack 5.Guide Device 6.Driving Device 7.Slag Baffle 8.Bar Screen
