Bể xử lý nước thải xám, Bộ lọc trống quay siêu nhỏ

Máy lọc vi mô trống quay XLJ Loại Trung Quốc Bể xử lý nước thải không gỉ

Nguyên tắc làm việc

Bộ lọc vi sinh dạng trống quay là một loại thiết bị tách rắn-lỏng mới, có thể làm giảm hiệu quả chất rắn lơ lửng (SS) trong nước thải.Nguyên lý hoạt động của nó là: nước thải chảy vào trống rỗng, và do trọng lực, nó di chuyển từ bên trong của bộ lọc ra bên ngoài.Dòng chảy ra ngoài, các chất rắn lơ lửng trong nước bị giữ lại bên trong bộ lọc bằng thép không gỉ.Trống quay quay chậm, và máy bơm rửa ngược sẽ hút và lọc nước thải đầu ra để rửa ngược màn lọc.Nước xả đi qua vòi ở phía trên lồng giặt để xả bộ lọc từ bên ngoài vào bên trong bộ lọc.Các chất dạng hạt đã rửa sạch được thu gom bằng bể thu gom nước rửa ngược và thải ra khỏi thiết bị qua đường ống nước thải.

Thông số

Cơ cấu thiết bị

Bộ lọc vi sinh kiểu trống quay, vui lòng tham khảo hình bên phải để biết cấu tạo của các bộ phận chính của thiết bị:

1. Thiết bị truyền động: Nó cung cấp năng lượng cho sự quay của tang trống, sử dụng truyền động trực tiếp, không có cặp truyền động trung gian, và có cấu trúc đơn giản và ổn định;

2. Thân hộp: Thân hộp là kết cấu nửa kín và là giá đỡ tang trống.Có khu vực đầu vào nước và khu vực dòng chảy ổn định bên trong, để dòng nước vào thùng phuy ổn định, và cải thiện hiệu quả lọc;

3. Nắp đậy: Giữ toàn bộ máy trong một cấu trúc khép kín, tránh nước bắn vào hiệu quả và cải thiện vòng vận hành

lãnh thổ;

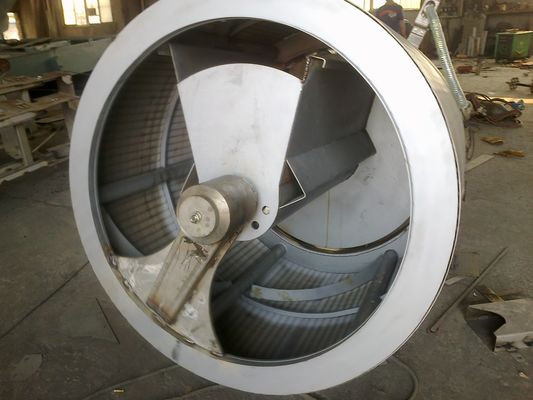

4. Thùng quay: Nó là một bộ phận mang lưới lọc vi mô, với một đầu đóng và cấu trúc mở còn lại.Dịch lọc đi qua đầu hở và được thải ra ngoài sau khi được lọc bởi bộ lọc.Đầu đóng được kết nối với thiết bị lái xe;

5. Thiết bị xả: để cung cấp bảo vệ cho việc làm sạch và tái tạo bộ lọc vi mô.Thiết bị này cung cấp một đường nước làm sạch hai chiều.Khi nồng độ chất lơ lửng trong dịch lọc cao, có thể bật chế độ làm sạch hai chiều để đảm bảo hiệu quả làm sạch của màng lọc;

6. Bộ lọc siêu nhỏ: Thành phần này là thành phần cốt lõi của thiết bị.Lưới thép không gỉ 316L mịn ở phần này được kết nối với khung lưới thép tròn bằng thép không gỉ 316L trên và dưới bằng công nghệ xử lý đặc biệt, và được ép trong khung thép không gỉ, để màn lọc đảm bảo đủ diện tích lọc và đủ sức.So với các phương pháp cố định khác, loại khung lưới thép tròn này êm hơn, xác suất chặn và kéo các chất lơ lửng trong nước thải thấp hơn, đảm bảo hoàn toàn hiệu quả xử lý nước thải.Thiết kế lắp ráp của màn lọc và thân trống rất khéo léo, có thể dễ dàng tháo rời và lắp đặt;

7. Phát hiện mức chất lỏng: Thiết bị này được trang bị một thiết bị phát hiện mức chất lỏng, có thể phát hiện mức nước thấp, trung bình và cao.Nó có thể được kết hợp với bộ biến tần để tự động nhận biết hoạt động ở tốc độ thấp, trung bình và cao của thiết bị truyền động, điều này có thể đảm bảo hiệu quả lọc và làm cho vòng đời thiết bị được kéo dài.Nó cũng có chức năng ngắt mực nước cực thấp và chức năng cảnh báo mực nước cực cao;

8. Cửa quan sát: Cửa quan sát di chuyển thuận tiện cho việc kiểm tra, bảo dưỡng và đại tu hàng ngày, đóng mở linh hoạt;

9. Bể xả nước thải: Bể thu gom trên trống có thể thu gom các chất lơ lửng bị chặn bởi quá trình lọc vào bể chứa nước thải.Đồng thời, các chất lơ lửng mịn bám vào lưới lọc và lưới lọc được rửa bằng thiết bị rửa và nước thải cũng được thu gom vào bể chứa nước thải và thải ra ngoài qua đường ống nước thải, không để cặn bẩn tích tụ bên trong. Trang thiết bị;

10. Thiết bị hỗ trợ: đóng vai trò hỗ trợ hoạt động bình thường của trống.Được làm bằng vật liệu đặc biệt không cần bảo dưỡng, không cần bôi trơn và bảo dưỡng định kỳ, tuổi thọ lâu dài và dễ dàng tháo lắp và thay thế;

11. Máy bơm nước xả: Cung cấp nguồn nước sạch áp lực cao cho thiết bị xả nước, nguồn nước rửa được lấy từ nguồn nước tự lọc.Để ngăn vòi phun bị tắc nghẽn, một bộ lọc bổ sung được lắp đặt trong đường ống để đảm bảo đầy đủ hơn hiệu quả làm sạch của thiết bị xả trên bộ lọc.Lượng nước xả của thiết bị này rất nhỏ, chỉ chiếm khoảng 0,5% công suất xử lý của chính nó, giúp thiết bị này tiết kiệm năng lượng hơn và thân thiện với môi trường;

12. Hệ thống đường ống: cho nước đầu vào và đầu ra, và để làm rỗng thiết bị.

Những đặc điểm chính

1. Hiệu suất phương tiện lọc tuyệt vời.Môi trường lọc được sử dụng trong bộ lọc của thiết bị này là thép không gỉ.So với vải sợi và vật liệu polyester của bộ lọc bàn xoay, nó có nhiều ưu điểm: độ đồng đều lỗ chân lông tốt, độ bền kéo cao, tốc độ lọc nhanh, độ bền lâu dài, không dễ bị tắc nghẽn và khả năng chống ăn mòn mạnh.

2. Dễ dàng thay thế bộ lọc.Lưới độc lập có thể được loại bỏ một cách độc lập mà không ảnh hưởng đến các bộ lọc khác.

3. Chống va đập mạnh.Thiết bị có thể hoạt động bình thường khi SS nước đầu vào không cao hơn 40mg / L1.

4. Bộ lọc có thể chạy liên tục.Việc rửa ngược và lọc không ảnh hưởng lẫn nhau.

5. Rụng đầu nhỏ.Độ hụt đầu dưới 30cm.

6. Hiệu quả điều trị tốt.SS chất lượng nước thải nhỏ hơn 10mg / L.

7. Chạy điều khiển hoàn toàn tự động.

8. Dấu chân nhỏ.Trong trường hợp cùng một thể tích nước xử lý, diện tích của thiết bị lọc vi sinh loại TR nhỏ hơn nhiều so với các thiết bị quy trình lọc khác.

9. Rửa ngược tiêu tốn ít nước.Các tạp chất không dễ tích tụ trên màn lọc, và nước rửa ngược áp suất cao có thể dễ dàng loại bỏ tạp chất.Nước sử dụng được lấy từ nước đã qua lọc, và lượng nước tiêu thụ là 0,3% lượng nước đã qua xử lý, thấp hơn nhiều so với lượng nước tiêu thụ 3% -5% của các bộ lọc tương tự khác

10. Tiêu thụ năng lượng vận hành thấp, ít hơn 1/4 so với các bộ lọc tương tự khác, chi phí vận hành cho mỗi tấn nước là 0,002 nhân dân tệ.

Ứng dụng

1. Nhà máy xử lý nước thải: Dự án nâng cấp đạt tiêu chuẩn nâng cấp nước thải từ cấp B lên cấp A

2. Tái sử dụng nước thu hồi: Lọc sâu các chất hạt lơ lửng không hòa tan thông qua thiết bị này để đạt được mục đích tái chế nước;

3. Xử lý nước thải công nghiệp: Theo yêu cầu của các loại hình công nghiệp, thiết bị này có thể tách và lọc nước được sử dụng để làm cho chất lượng nước liên quan đáp ứng mục đích sử dụng của doanh nghiệp, hoặc đáp ứng các yêu cầu xả thải bảo vệ môi trường liên quan.

Đóng gói và giao hàng

Đóng gói chống thấm với tiêu chuẩn xuất khẩu quốc tế bằng container 20ft, 40ft, 40hp.Phụ kiện thiết bị, động cơ điện và tủ điện sẽ được đóng gói trong Hộp gỗ hoặc Hộp sắt.Các thiết bị khác sẽ được đóng gói bằng Vải nhựa sọc màu.
