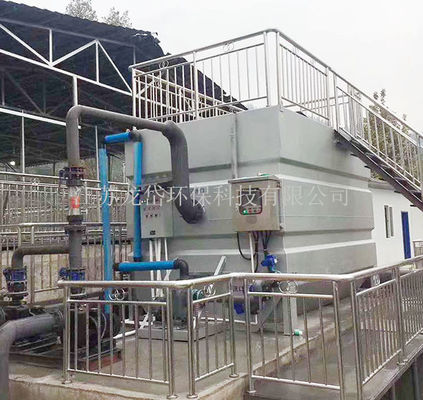

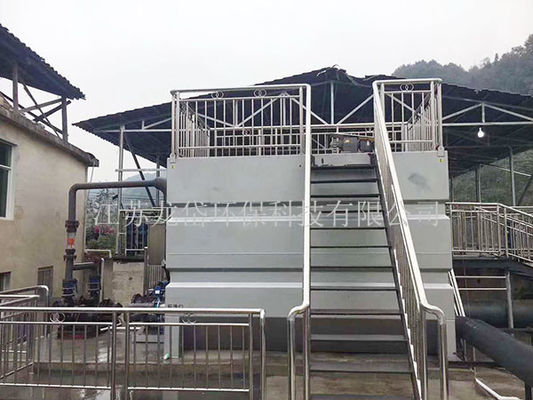

Bể xử lý nước thải màu trắng, Bộ lọc trống quay sợi

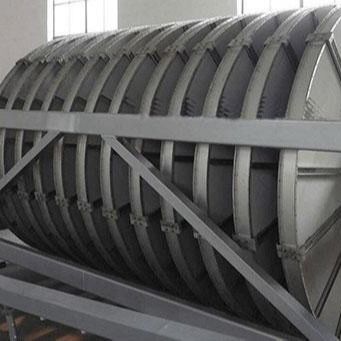

Bộ lọc quay từ ngoài vào trong, từ trong ra ngoài bao gồm một loạt các đĩa lọc quay được lắp đặt theo chiều ngang.Mỗi đĩa lọc được cấu tạo bởi các tấm lọc hình quạt được đánh số chẵn.Đĩa được trang bị một miếng vải lọc có thể dễ dàng tháo rời.Vật liệu vải lọc là Kích thước lỗ lọc của sợi và vải lọc là 10um.
Trạng thái hoạt động của bộ lọc bàn xoay sợi bao gồm: trạng thái lọc, rửa ngược và xả cặn.

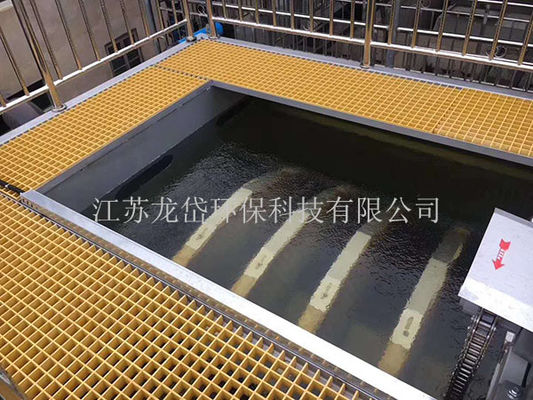

(1) Lưu lượng tự chảy của nước thải đã lọc đi vào bể lọc, và có một đập phân phối nước trong bể lọc.Vải lọc sử dụng loại chìm hoàn toàn, nước thải đi vào bên ngoài của vải lọc, dịch lọc được thu thập qua ống rỗng và dòng trọng lực được xả ra khỏi bể lọc qua cống xả nước thải.Toàn bộ quá trình là liên tục.

(2) Một phần bùn trong quá trình làm sạch và lọc được hấp phụ ở mặt ngoài của vải lọc và dần dần tạo thành lớp bùn.Với sự tích tụ của bùn trên vải lọc, khả năng lọc của vải lọc tăng lên, và mực nước của bộ lọc tăng dần.Sự thay đổi của mực chất lỏng trong bồn chứa được giám sát bởi một cảm biến áp suất.Khi mức chất lỏng trong hồ bơi đạt đến giá trị cài đặt làm sạch (mực nước cao), PLC có thể khởi động máy bơm chống hút để bắt đầu quá trình làm sạch.Khi vệ sinh, bể lọc có thể lọc liên tục.
Trong quá trình lọc, mâm xoay lọc ở trạng thái tĩnh, có lợi cho quá trình lắng cặn dưới đáy bể bơi.Trong quá trình làm sạch, đĩa xoay của bộ lọc quay với tốc độ 1 vòng / 2 phút.Bơm hút hút bề mặt của vải lọc dưới áp suất âm, hút các hạt cặn bẩn tích tụ trên vải lọc, đồng thời nước trong mâm lọc được hút từ trong ra ngoài, có tác dụng làm sạch ngược lại vải lọc.Diện tích xả nước tức thời chỉ chiếm khoảng 1% diện tích của bàn xoay bộ lọc đầy đủ.Quá trình rửa ngược là không liên tục.
Khi làm sạch, hai đĩa lọc là một nhóm, được điều khiển bằng van điện trên đường ống của bơm hút tự động.Trong quá trình làm sạch hoàn chỉnh bộ lọc bàn xoay sợi, việc làm sạch từng nhóm được thực hiện luân phiên, trong đó bơm hút hoạt động liên tục..Khi chất lượng nước đầu vào đột ngột giảm sút, mực chất lỏng trong hồ bơi tăng nhanh đến mức rửa ngược và tất cả các máy bơm rửa ngược được khởi động cùng lúc trong quá trình làm sạch và một số nhóm bàn xoay của bộ lọc có thể được rửa ngược cùng một lúc cho đến khi rửa ngược chu kỳ trở lại bình thường.
(3) Hệ thống xả bùn
Đáy đĩa lọc của máy lọc bàn xoay sợi được bố trí đáy bể bơi hình xô để tạo điều kiện thuận lợi cho việc thu gom cặn bùn dưới đáy bể bơi.Việc lắng ở đáy bể chứa bùn làm giảm lượng bùn trên vải lọc, có thể kéo dài thời gian lọc và giảm lượng nước rửa ngược.Sau một khoảng thời gian nhất định, PLC sẽ khởi động máy bơm bùn và đưa bùn trở lại hệ thống thoát nước của nhà máy thông qua ống dẫn bùn đục lỗ ở đáy ao.Trong số đó, khoảng thời gian xả bùn và thời gian xả bùn có thể được điều chỉnh.
